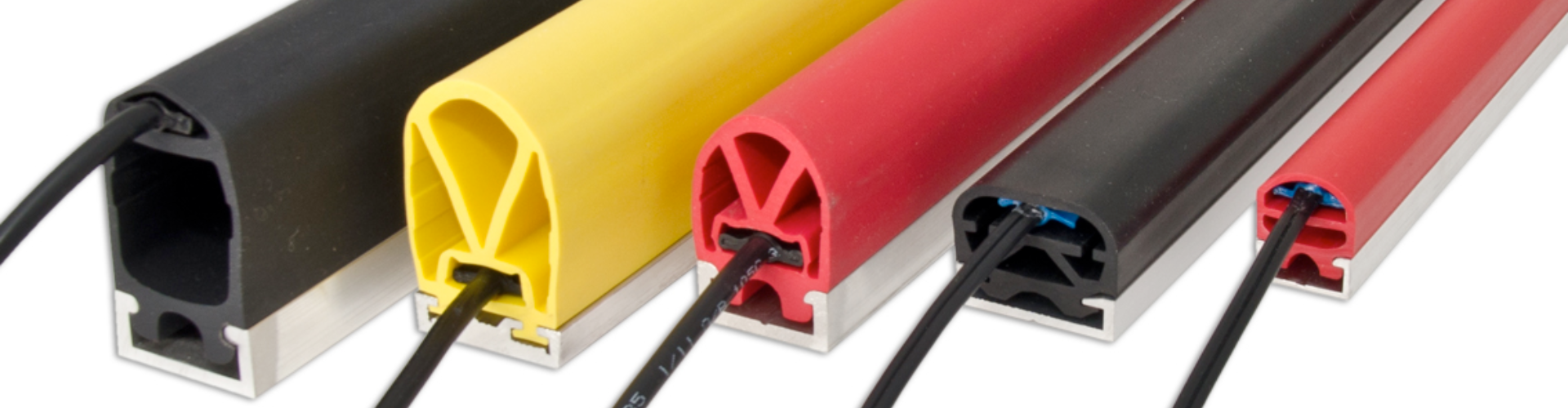

Bezpečnostní spínací lišty
Bezpečnostní spínací lišty Tapeswitch jsou tlakové senzory vyvinuté primárně pro ochranu osob a zařízení před nebezpečným přimáčknutím. Tyto hrany se instalují na pohyblivé části strojů a zařízení a při kontaktu s překážkou zajistí jejich okamžité zastavení.
Konstrukce a princip fungování
Základem každé spínací lišty je náš spolehlivý spínací pásek, který je bezpečně integrován do vysoce odolného vnějšího pouzdra (profilu).
🔹 Snadná instalace: Samotný profil se jednoduše zasouvá do hliníkové nebo plastové montážní lišty.
🔹 Okamžitá reakce: Jakmile překážka stlačí profil lišty, vnitřní pásek sepne a vyšle signál k aktivaci nouzového vypnutí.
🔹 Dráha doběhu (Overtravel): To je nejdůležitější bezpečnostní prvek lišty. I poté, co systém vydá povel k zastavení, má stroj určitou setrvačnost a chvíli trvá, než se úplně zastaví. Profil lišty je navržen tak, aby po sepnutí kontaktu poskytl ještě dodatečnou elastickou oblast (deformační zónu), která tlumí náraz, dokud se pohyb zcela nezastaví. Velikost této dráhy závisí na výšce a tvaru zvoleného profilu.
Klíčové vlastnosti
🔹 Zapojení Fail-Safe: Všechny modely mají standardně dvouvodičové zapojení (kabel na obou koncích) pro neustálé monitorování integrity obvodu.
🔹 Vysoká bezpečnost: Certifikace TÜV potvrzuje splnění úrovně bezpečnosti (PL) "d" podle normy EN ISO 13849-1 (při použití s předepsanou řídicí jednotkou PRSU).
🔹 Odolné materiály: Nabízíme profily z PVC, EPDM, NBR či Santoprenu, které zaručují krytí IP65 nebo IP68 (odolnost vůči tryskající vodě či ponoření).
🔹 Variabilita vývodů: Přizpůsobíme kabelové vývody vaší instalaci – kabely mohou vycházet z obou stran, pouze z jedné strany (tzv. OE vývod), nebo může jít o úhlové rohové vývody (RH/LH).
Hlavní oblasti použití
🔹 Automatické a poháněné dveře, brány a vrata.
🔹 Ochranné hrany proti přimáčknutí u průmyslových strojů, nakládacích ramp a přepravních systémů.
🔹 Zdravotnická zařízení, výtahy pro invalidní vozíky a schodišťové výtahy.
🔹 Pohyblivé divadelní a jevištní výtahy či výškově nastavitelné stoly.
Přehled vybraných profilů podle dráhy doběhu
Výběr správné lišty závisí na hmotnosti a rychlosti zastavovaného stroje.
🔹 Mini profily (např. TS6, TS16): Výška profilu 9 až 14 mm. Dráha doběhu je minimální (max. 1 mm). Vhodné pro lehké a velmi pomalé aplikace (např. interiérové dveře).
🔹 Střední profily (např. TS26C, TS47): Výška profilu 28 až 40 mm. Poskytují dráhu doběhu v rozmezí 10 až 26 mm. Ideální pro běžná průmyslová vrata a stroje.
🔹 Maxi profily (např. TS29, TS57): Masivní profily s výškou 75 mm poskytující obrovskou dráhu doběhu 38 až 43 mm. Určené pro těžká vrata a masivní průmyslové stroje s velkou setrvačností.
