Díl 2: Jak poskládat spolehlivý vizuální systém (Průmyslové kamery a klíčové příslušenství)

V předchozím díle jsme probrali „mozky“ kamerových systémů - výpočetní jednotky a chytré kamery. Aby ale jakýkoliv algoritmus mohl spolehlivě fungovat, potřebuje k tomu v první řadě dokonale nasnímaná obrazová data. V tomto díle se zaměříme na výběr průmyslových kamer bez vlastní inteligence a na klíčové příslušenství, bez kterého by sebelepší inspekční software byl naprosto slepý.

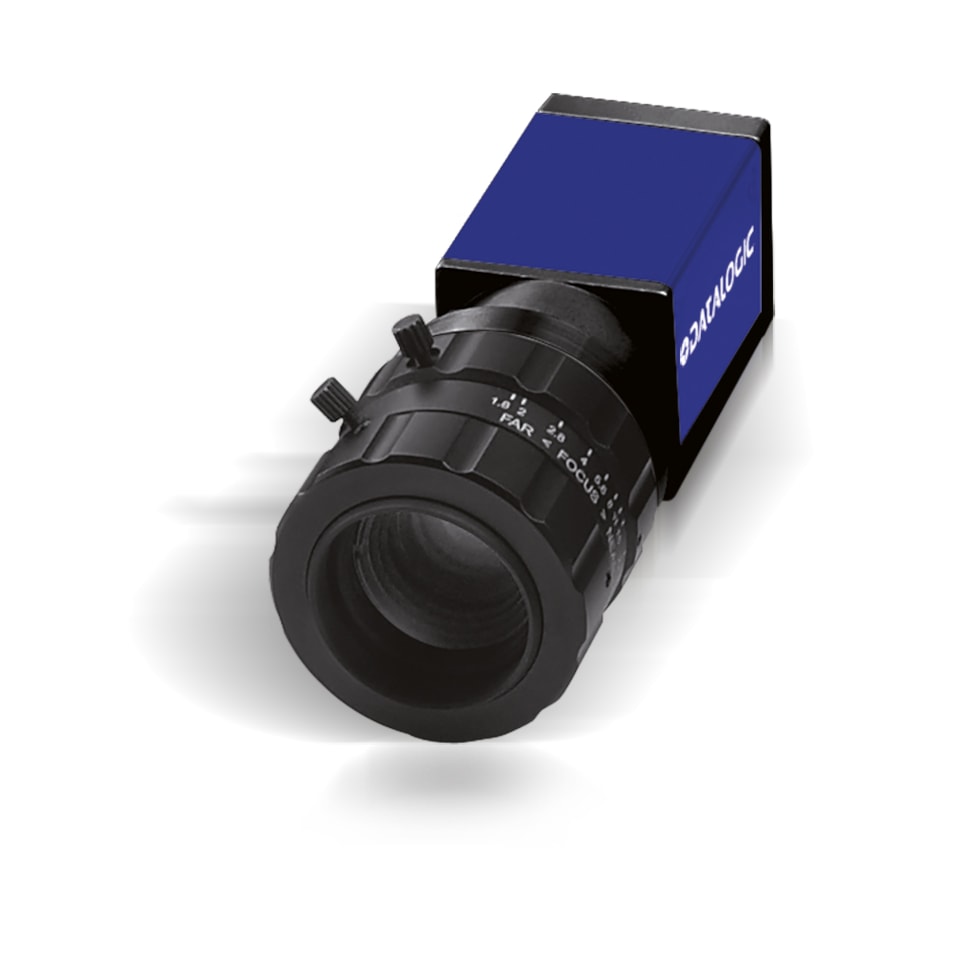

Průmyslové kamery: Rychlost a robustnost bez kompromisů

Průmyslové kamery (Cameras) se na linkách stávají výkonnýma „očima“ pro dedikované Vision procesory. Často běží 24 hodin denně a musí čelit náročným výrobním podmínkám.

🔹 Moderní plošné kamery (Area-scan), jako ty z řady E-Series nebo M-Series, využívají standard GigE Vision.
🔹 Díky svým mimořádně malým rozměrům krytu umožňují velmi snadnou instalaci i v místech, kde je na výrobní lince velký nedostatek prostoru.
🔹 Lze je připojovat k procesorovým jednotkám přes ethernetové kabely a zajišťují tak bezproblémový přenos extrémních datových toků nutných pro detekci vad při vysokých rychlostech přesunu produktů.

Příslušenství: Rozdíl mezi úspěchem a chybou

V oboru strojového vidění se často opakuje jedno pravidlo: Správné světlo a dobrá optika řeší 80 % softwarových problémů. Správně zvolené příslušenství (Accessories) je naprosto kritické. U systémů Datasensing jsou veškerá příslušenství navržena tak, aby byla plně kompatibilní napříč modelovými řadami - příslušenství ze starších modelů P2x je tak zcela záměnné a kompatibilní s novějšími modely P3x.

🔹 Objektivy (Lenses): Výběr objektivu definuje zorné pole a ostrost detailu. Pro chytré kamery jsou k dispozici v terénu vyměnitelné objektivy typu Micro-video s ohniskovými vzdálenostmi 6, 8, 12,5 a 17,5 mm, nebo lze využít standardní průmyslové C-Mount závity.
🔹 Integrované osvětlovače (Illuminators): Denní světlo v hale je nestabilní, proto si kamerové systémy vytvářejí vlastní světelné podmínky. K dispozici jsou vestavěné osvětlovače ve dvou velikostech: kompaktní s 14 LED diodami nebo vysoce výkonné varianty s 36 LED diodami.
🔹 Tyto osvětlovače využívají integrované TIR čočky k nasměrování maximálního jasu přesně do zorného pole kamery.
🔹 Pro zvýraznění různých typů defektů a materiálů jsou k dispozici různé barvy nasvícení: červená, modrá, bílá nebo dokonce infračervená, a to i ve speciálních polarizovaných verzích.
🔹 Filtry a krytování: K odříznutí rušivého okolního spektra se využívají optické filtry, jako je například IR Cut. Samotné komponenty jsou konstruovány do extrémních podmínek s garantovanou provozní teplotou od -10 do 50 °C.

Závěr

Návrh efektivního systému strojového vidění v moderním průmyslu není jen o instalaci softwaru. Je to komplexní integrace pečlivě vybrané kamery (ať už kompaktní, či s dedikovaným procesorem), dokonale sladěného osvětlení a průmyslové optiky. Jen detailně promyšlená sestava dokáže maximalizovat efektivitu výroby a udržet nulovou chybovost výstupu.
