Neizolované DC/DC měniče

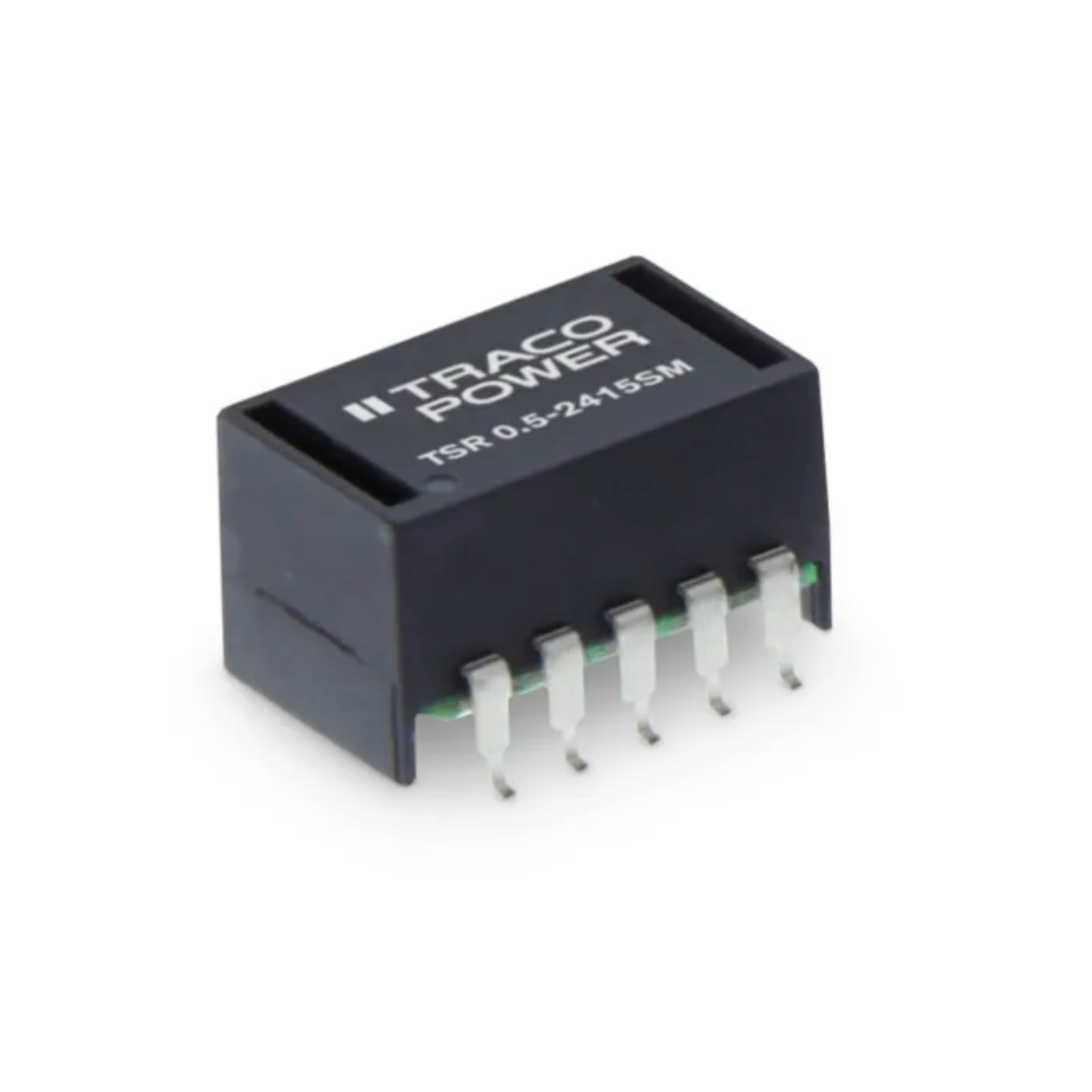

TSR 0.5SM je řada step‑down ne­izolovaných spínaných regulátorů v kompaktním SIP pouzdře, vhodná jako úsporná alternativa lineárních stabilizátorů LM78. Účinnost až 97 % umožňuje provoz při plném zatížení do +80 °C (+90 °C při 50% zátěži) bez nuceného chlazení. Regulátory nabízejí vysokou přesnost výstupního napětí a nízký klidový odběr.

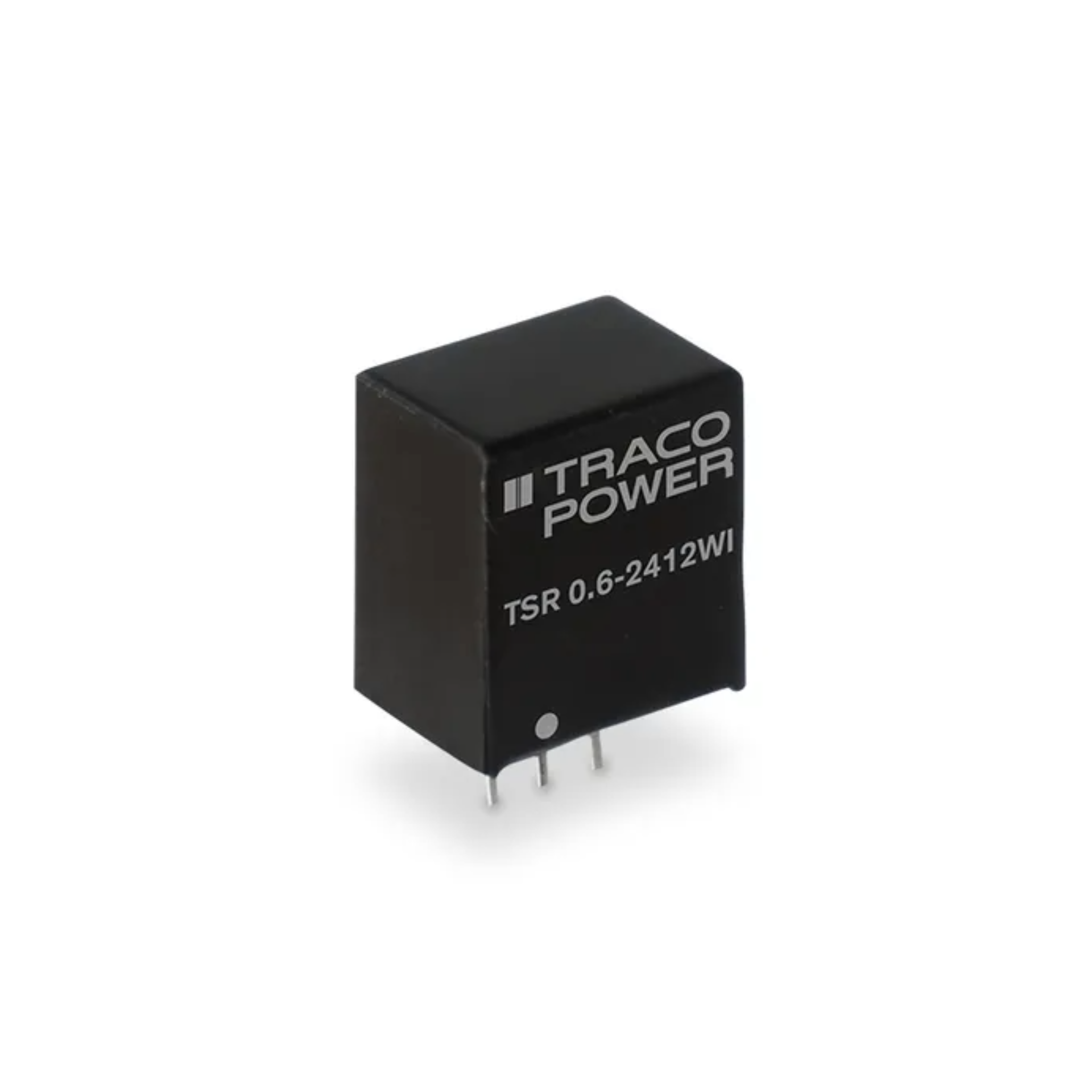

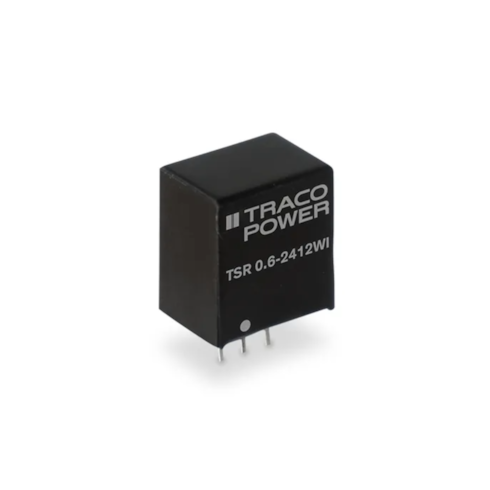

TSR 0.6WI je neizolovaný POL měnič s extrémně širokým vstupním rozsahem 8:1 v pouzdře SIP‑3. Pokrývá většinu běžných sběrnicových a bateriových napětí, takže umožňuje výrazně zjednodušit BOM. Účinnost až 94 % zajišťuje provoz v rozsahu –40 až +85 °C (do +80 °C bez deratingu). Nabízí 0,6 A, nízký klidový odběr, přesnou regulaci a ochranu proti zkratu, přepětí i přetížení. Ideální jako účinná náhrada lineárních stabilizátorů LMxx.

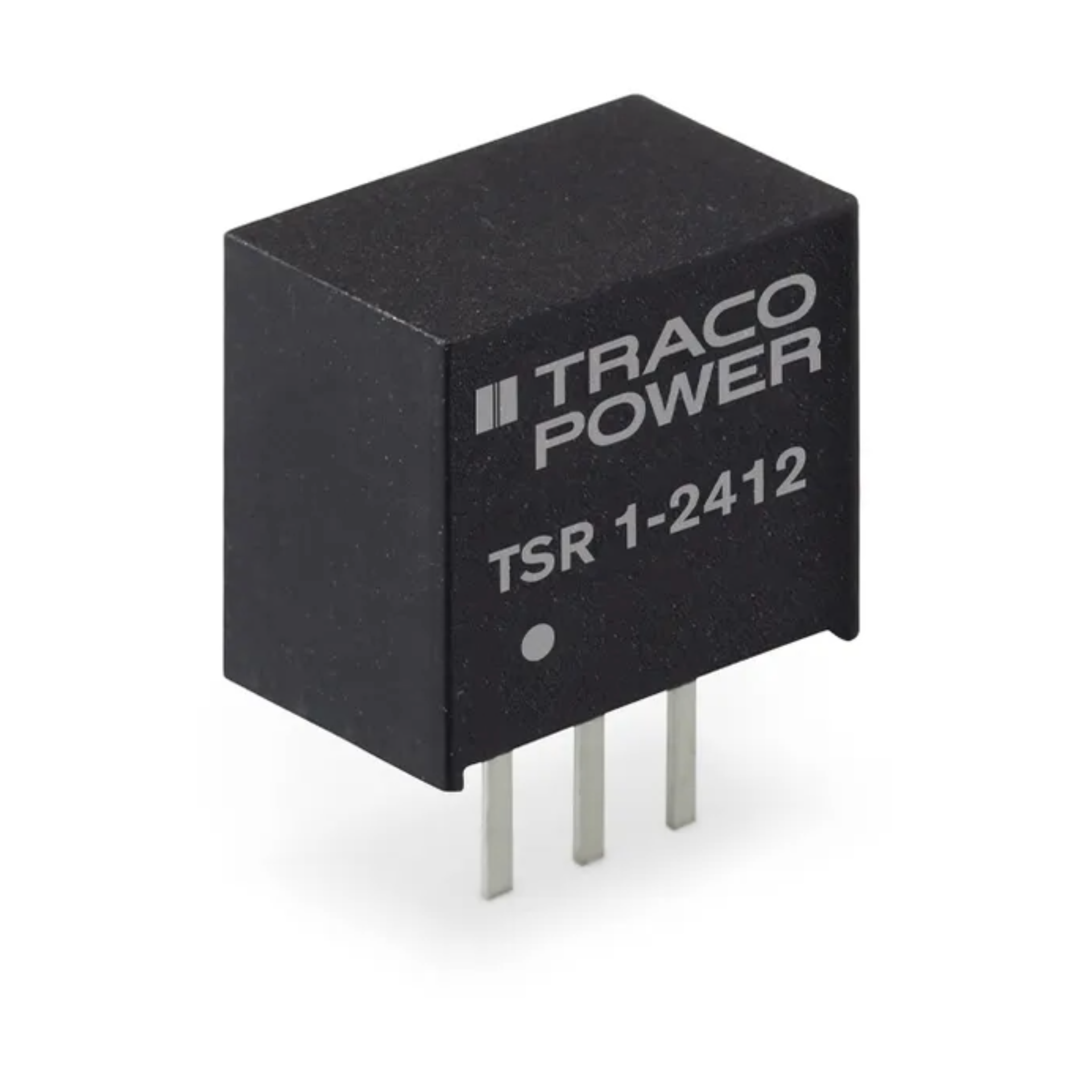

TSR 1 jsou step‑down spínané regulátory vhodné jako přímá náhrada neefektivních lineárních stabilizátorů 78xx. Účinnost až 96 % umožňuje provoz při plné zátěži do +60 °C bez chladiče či nuceného proudění. Nabízí přesnost výstupu ±2 %, klidový odběr 2 mA a nevyžadují externí kondenzátory. Díky vysoké účinnosti a nízké spotřebě naprázdno jsou ideální pro bateriově napájené aplikace.

TSR 1E jsou 1A step‑down spínané regulátory v pouzdře SIP‑3, které představují cenově efektivní náhradu lineárních stabilizátorů 78xx při zachování vysoké kvality. Účinný návrh umožňuje plnou zátěž do +60 °C bez chladiče či nuceného chlazení. Nabízejí přesnou regulaci, nízký klidový odběr a nevyžadují externí kondenzátory. Díky spolehlivosti a nízkým nákladům jsou vhodné zejména pro aplikace s velkým výrobním objemem.

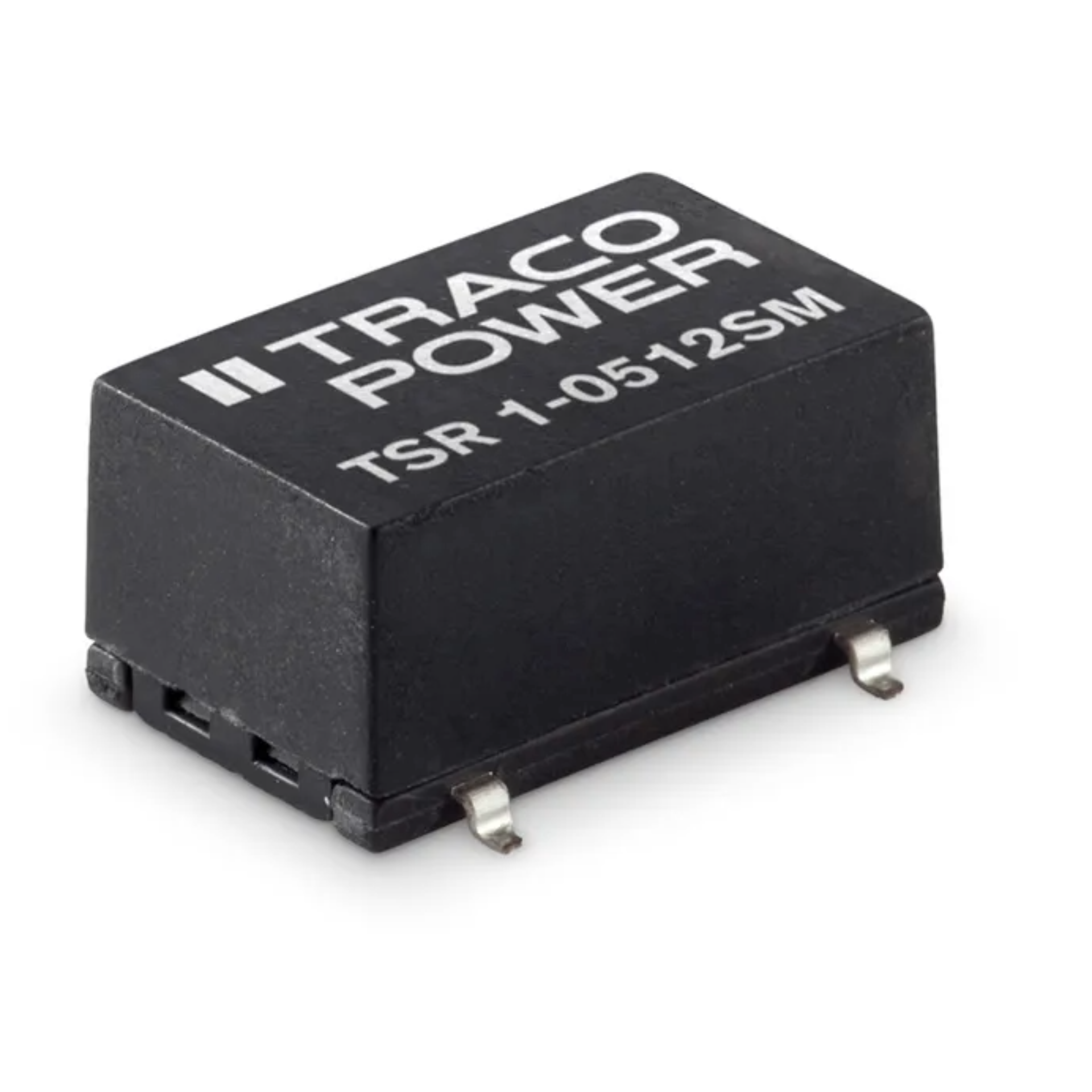

TSR‑1SM jsou step‑down spínané regulátory s účinností až 96 %, umožňující plnou zátěž do +65 °C bez teplovodivé vrstvy. Nabízejí přesnost výstupního napětí ±2 % a velmi nízký klidový odběr (~1 µA), čímž výrazně překonávají lineární stabilizátory.

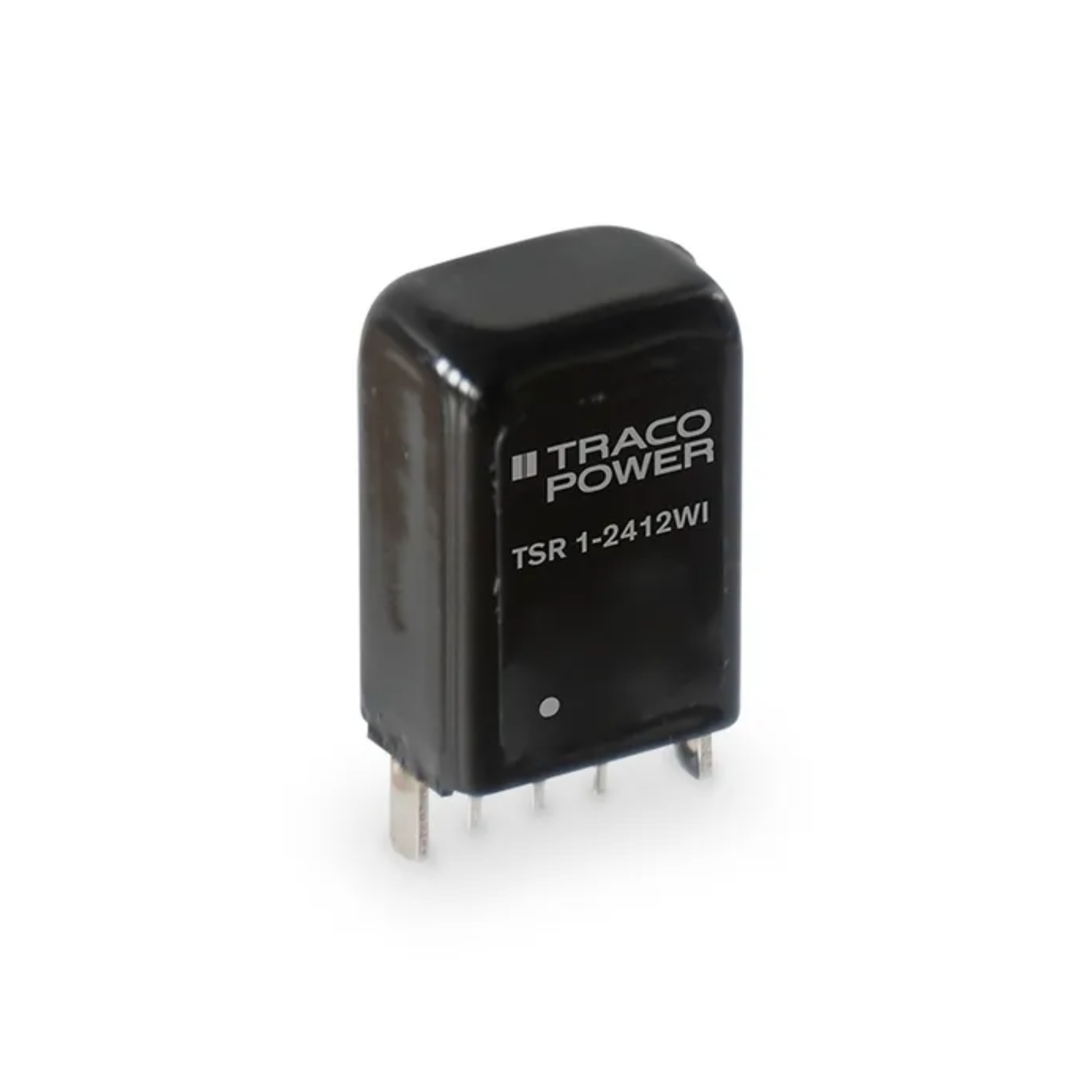

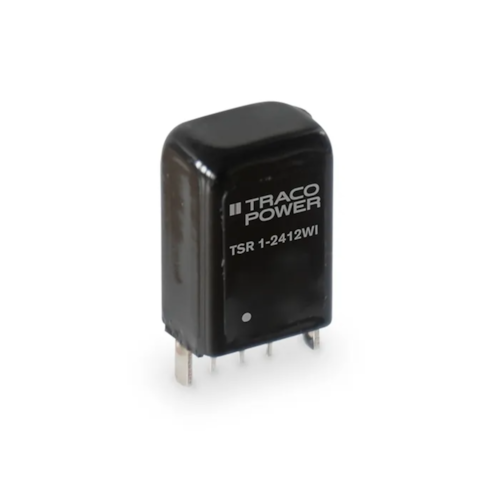

TSR 1WI je neizolovaný POL měnič s ultraširokým vstupním rozsahem 8:1 v pouzdře SIP‑3. Pokrývá většinu sběrnicových i bateriových napětí, což zjednodušuje BOM a umožňuje použití jednoho typu v různých aplikacích. Účinnost až 93 % umožňuje provoz v rozsahu –40 až +80 °C (do +50 °C bez deratingu). Nabízí 1 A, nízký klidový odběr, přesnou regulaci a ochranu proti zkratu, přepětí i přetížení, takže je vhodný pro bateriové i distribuované napájecí systémy.

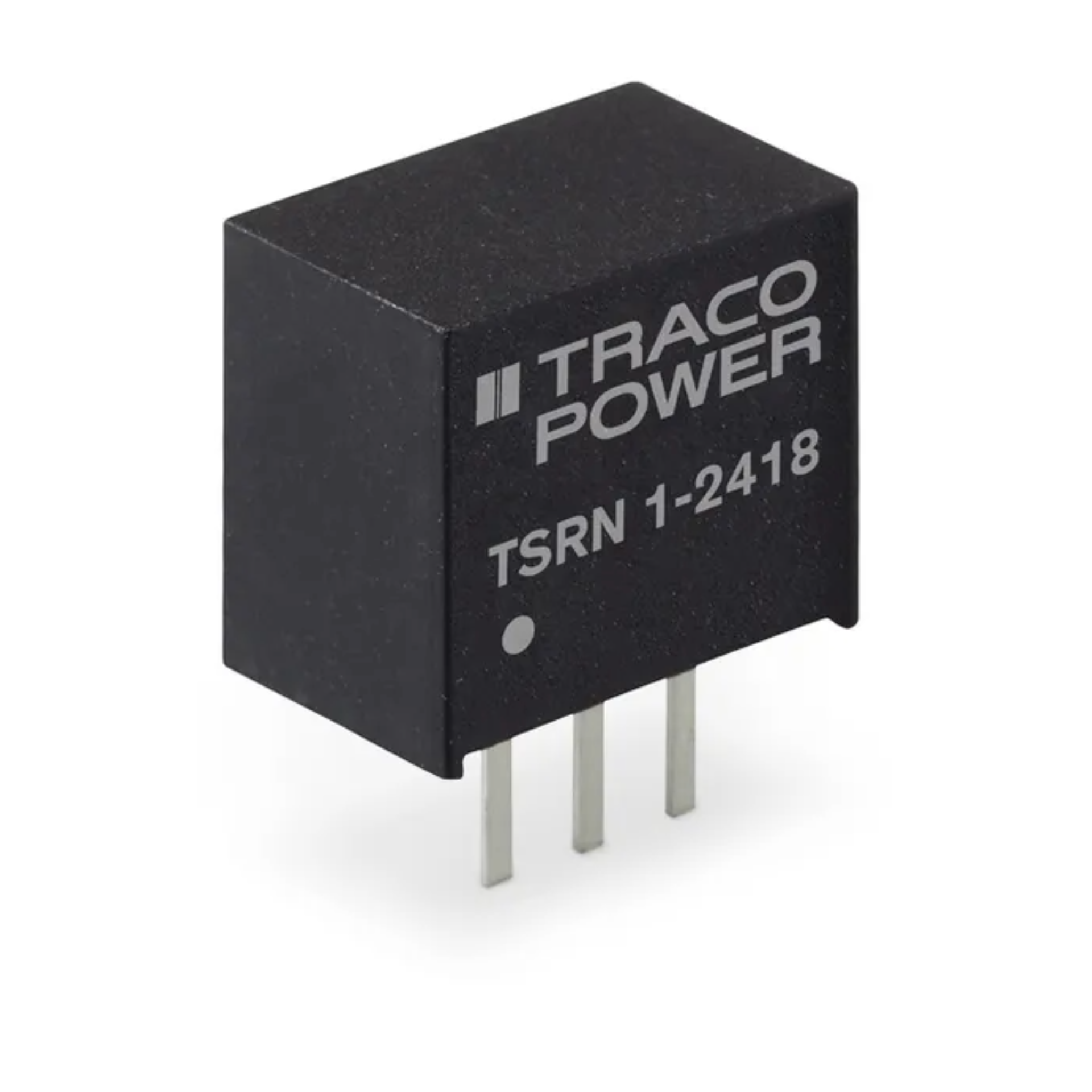

TSRN 1 jsou step‑down spínané regulátory s účinností až 95 %, které nahrazují neefektivní lineární stabilizátory 78xx. Umožňují plnou zátěž do +70 °C (+85 °C s deratingem) bez chladiče či nuceného chlazení. Nabízejí přesnost výstupu ±2 %, klidový odběr ~2 mA a nevyžadují externí kondenzátory. Vhodné pro kladné i záporné výstupy. Díky vysoké účinnosti a nízké spotřebě jsou ideální pro energeticky citlivé aplikace.

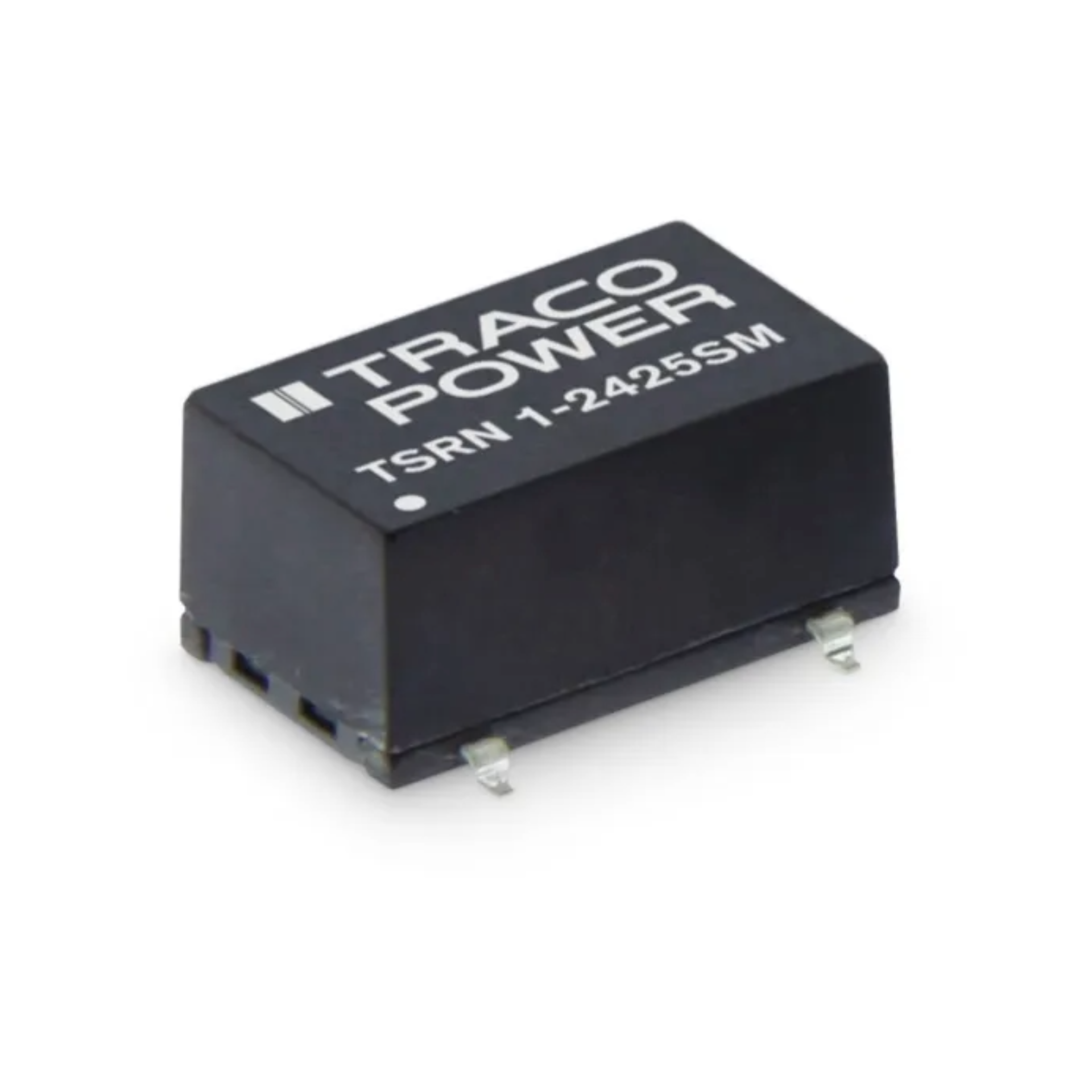

TSRN 1SM jsou step‑down neizolované spínané regulátory v kompaktním SMD pouzdře, navržené jako účinná náhrada lineárních stabilizátorů. Účinnost až 95 % umožňuje plnou zátěž do +55 °C (+85 °C s deratingem) bez nuceného chlazení. Nabízejí přesnost ±2 %, klidový odběr ~4 mA, nevyžadují externí kondenzátory, podporují kladné i záporné výstupy a mají trim vstup pro nastavení napětí. Díky vysoké účinnosti, nízké spotřebě a funkci On/Off jsou ideální pro energeticky citlivé aplikace.

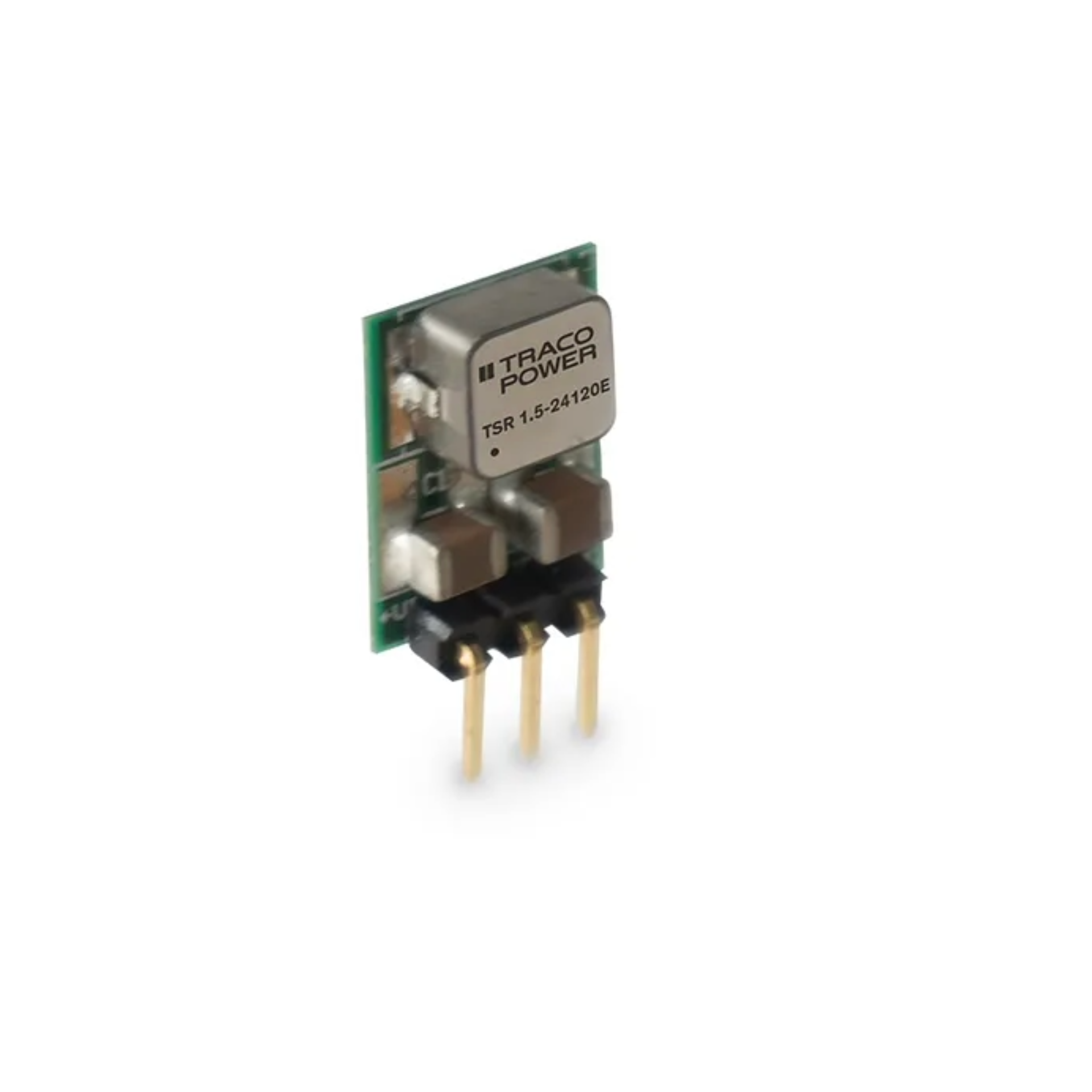

TSR 1.5E jsou 1,5A step‑down spínané regulátory v kompaktním SIP‑3 open‑frame pouzdře, vhodné jako cenově efektivní náhrada lineárních stabilizátorů LM78xx. Nabízejí tři výstupní napětí (3,3; 5; 12 V) a umožňují plnou zátěž až do +85 °C bez chladiče či nuceného chlazení. Poskytují přesnou regulaci, nízký klidový odběr a nevyžadují externí kondenzátory. Díky spolehlivosti a nízkým nákladům jsou ideální pro aplikace s velkým objemem výroby.

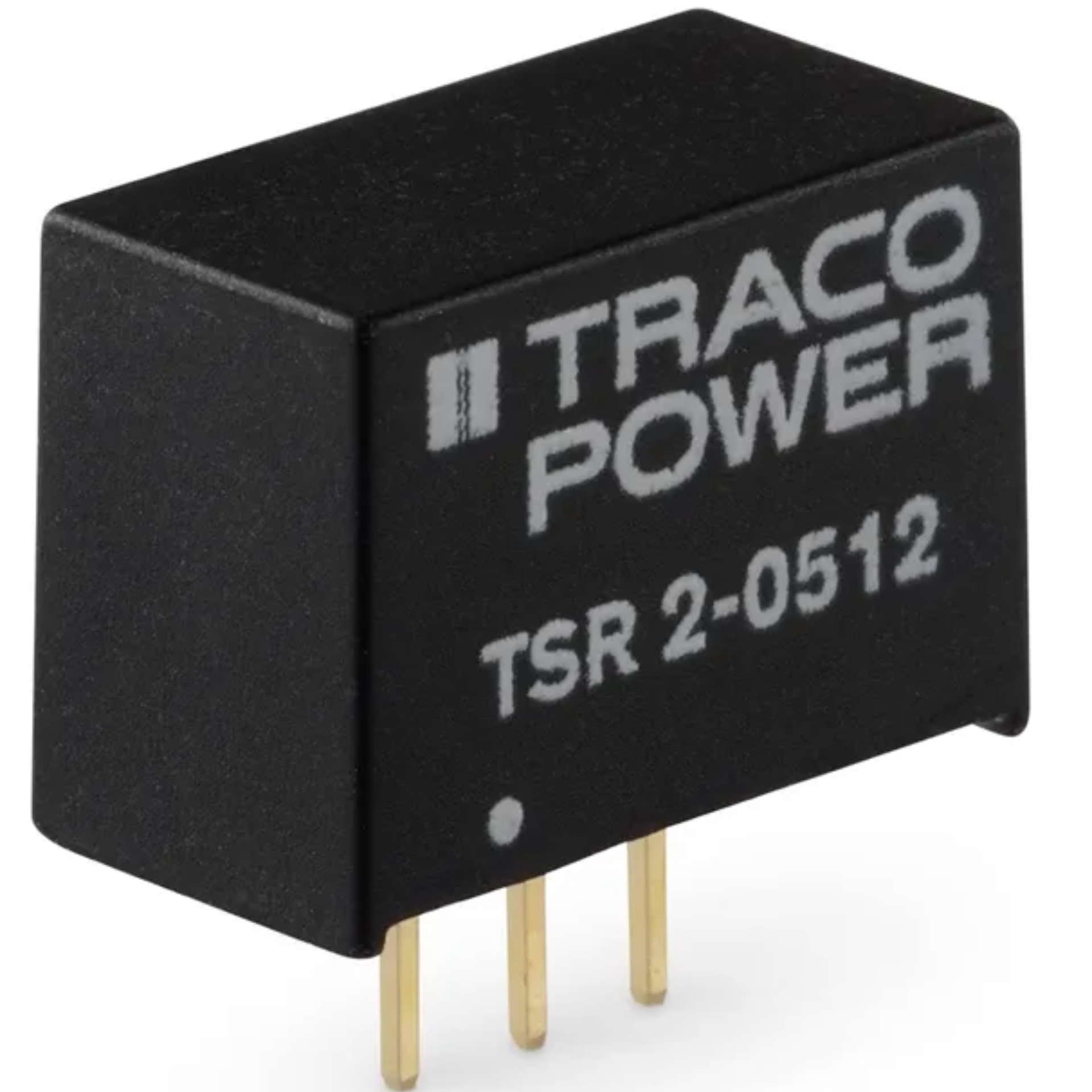

TSR 2 jsou step‑down spínané regulátory, které nahrazují neefektivní lineární stabilizátory LMxx. Účinnost až 96 % umožňuje plnou zátěž do +67 °C bez chladiče či nuceného chlazení. Nabízejí přesnost výstupu ±2 %, klidový odběr 2 mA a nevyžadují externí kondenzátory. Díky vysoké účinnosti a nízké spotřebě jsou ideální pro bateriově napájené aplikace.

TSR 2N je 2A spínaný step‑down regulátor v kompaktním plastovém pouzdře SIP‑3, vhodný jako přímá náhrada lineárních regulátorů v TO‑220. Nabízí vstup 4,6–36 VDC a výstup 1,2–15 VDC. Díky vysoké účinnosti umožňuje provoz při plné zátěži až do +95 °C bez chladiče. Poskytuje ochranu proti zkratu, proudové omezení a UVLO. Série je ideální pro široké průmyslové použití a cenově efektivní projekty s vysokým objemem výroby.

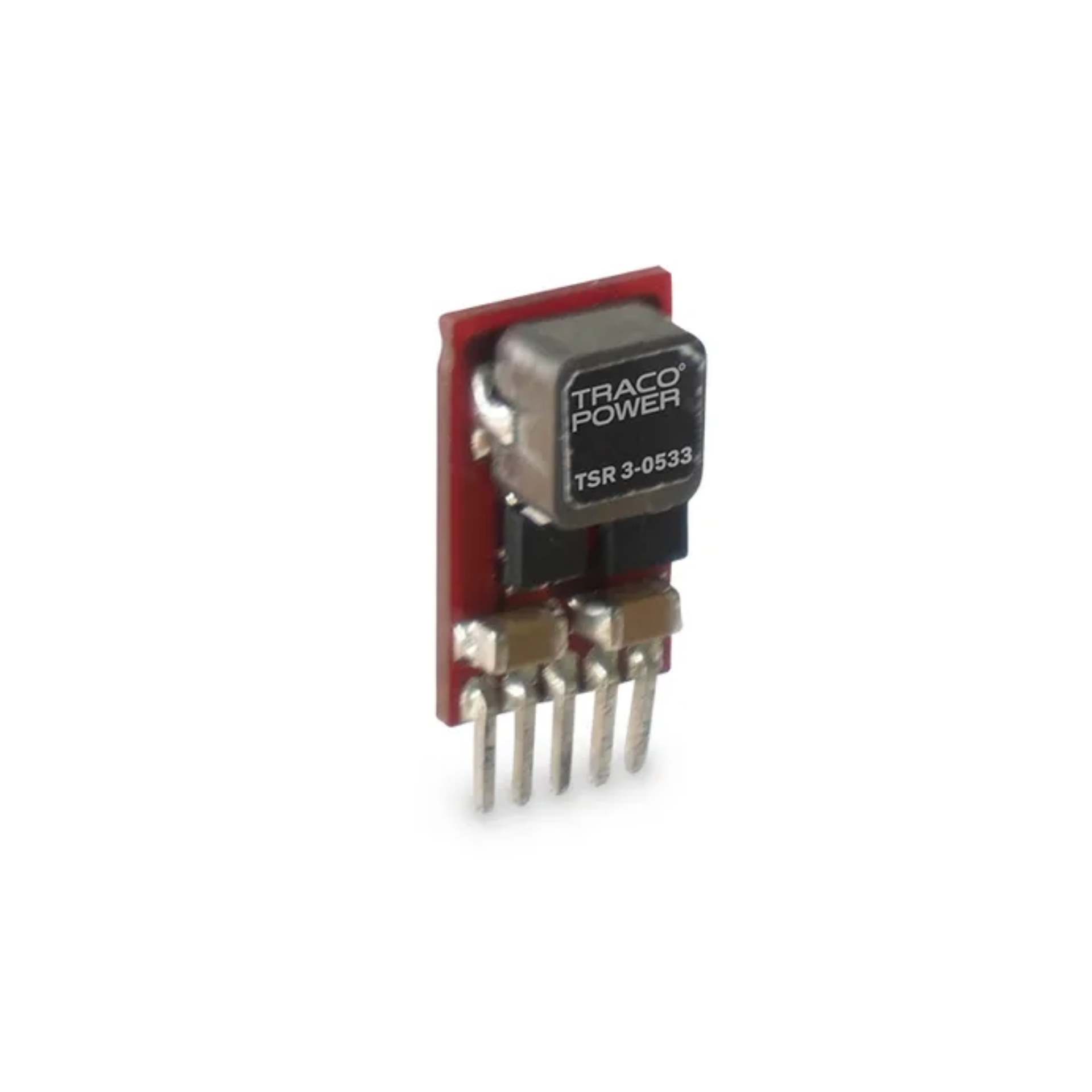

TSR 3 jsou neizolované step‑down spínané regulátory v kompaktním open‑frame pouzdře 15,5 × 9,4 × 6,2 mm. Od roku 2013 podporují i záporné výstupní napětí. Účinnost až 95 % umožňuje plnou zátěž do +50 °C, s polovičním proudem až do +85 °C. Nabízejí nízký klidový odběr, široký vstupní rozsah a nevyžadují chladič. S vstupem On/Off a ochranou proti zkratu jsou ideální jako spolehlivé point‑of‑load regulátory pro energeticky kritické aplikace.

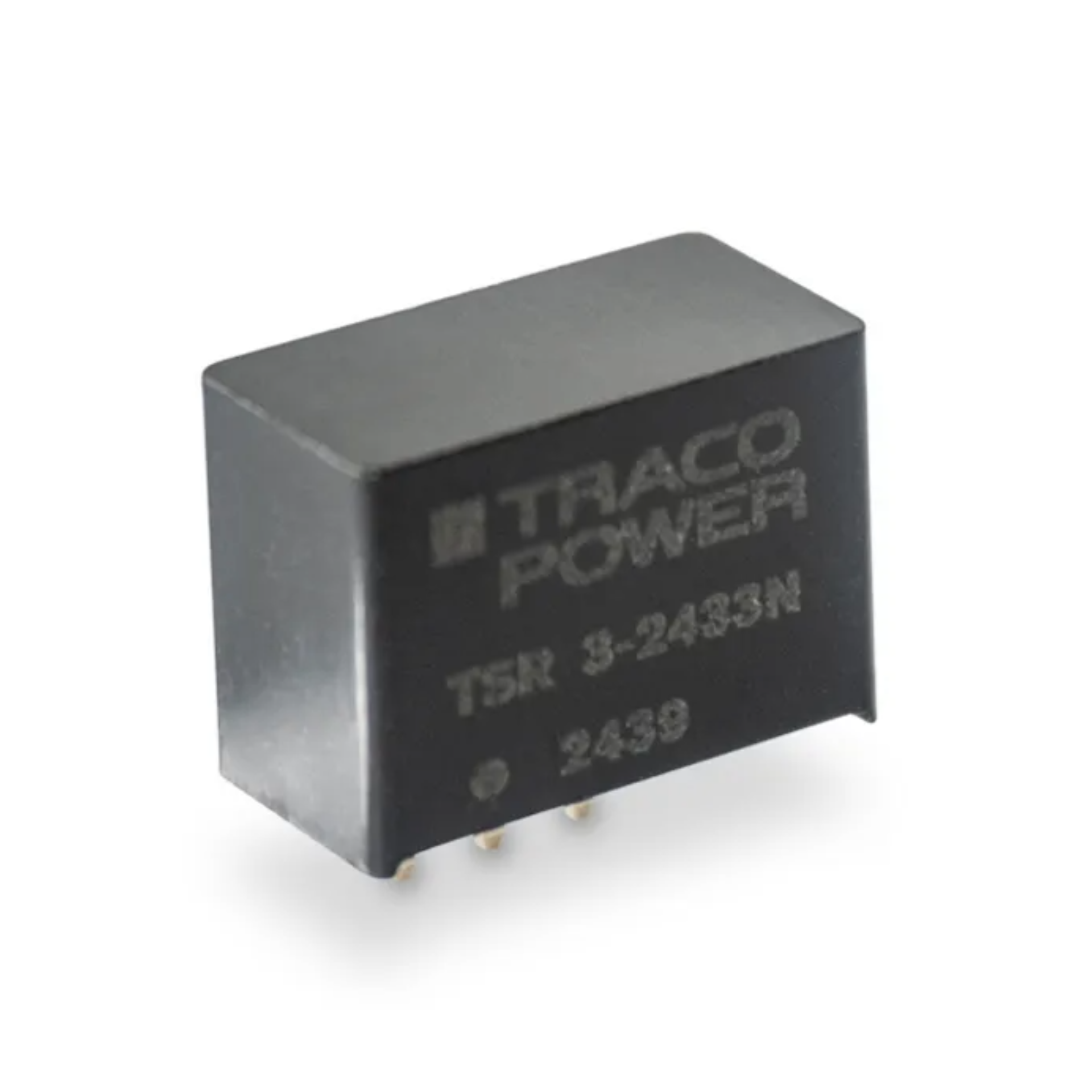

TSR 3N jsou 3A step‑down spínané regulátory v kompaktním SIP‑3 plastovém pouzdře, určené jako přímá náhrada lineárních stabilizátorů v TO‑220. Nabízejí vstup 4,6–36 VDC a výstup 1,2–15 V. Účinný návrh umožňuje podle modelu plnou zátěž až do +90 °C bez chladiče. Nechybí ochrana proti zkratu, proudové omezení a UVLO. Řada je spolehlivým a cenově efektivním řešením zejména pro aplikace s velkým objemem výroby.
