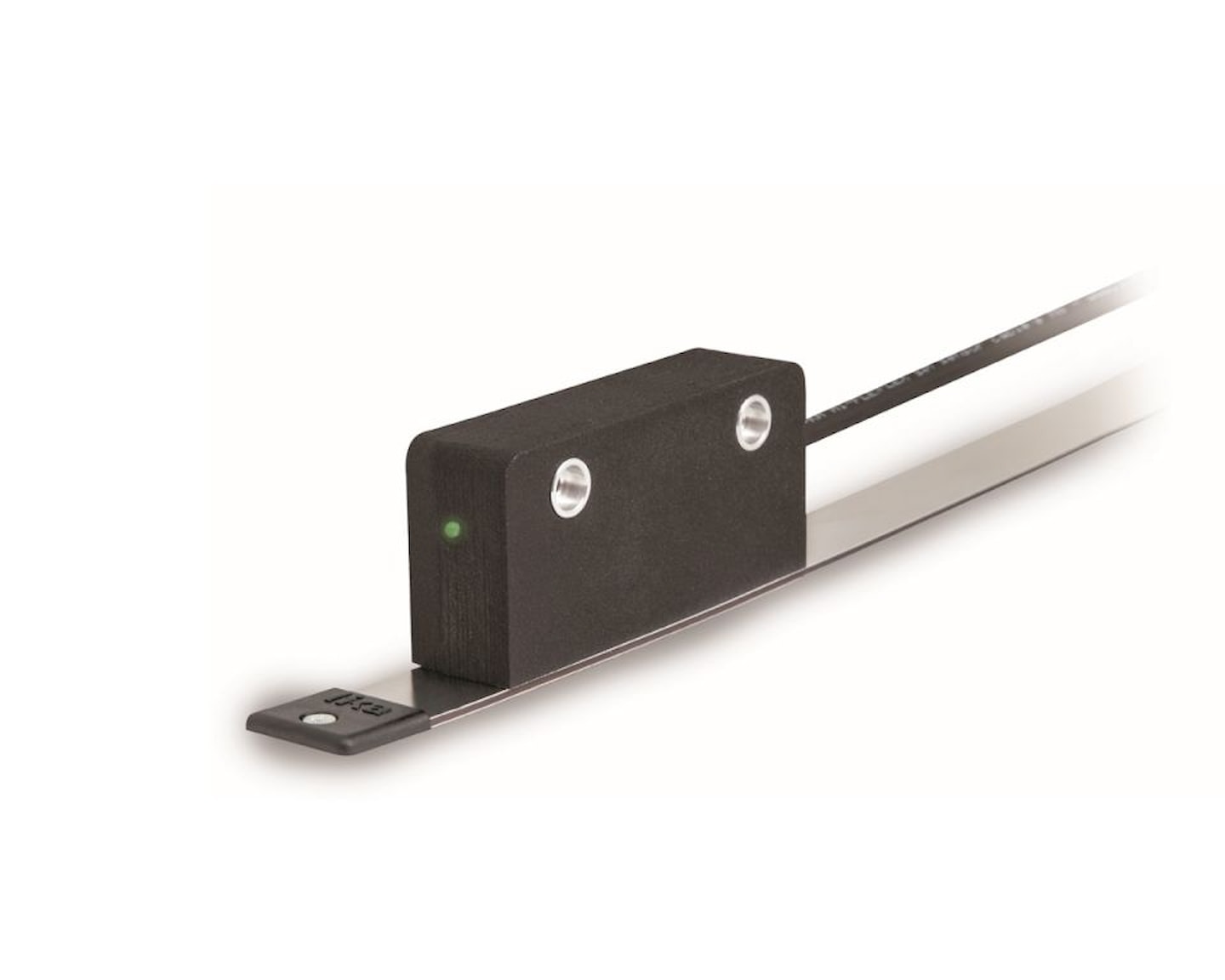

Enkodéry lineární absolutní

Lineární absolutní enkodéry pro odměřování posunutí nebo vzdálenosti


Lineární absolutní enkodéry Lika slouží k měření polohy a posuvu s rozlišením až do 1 μm. Dostupné v velmi širokém výběru typů a provedení, vyznačují se velmi precizním provedením a představují špičkovou technologii pro snímání posunutí s vysokou spolehlivostí.

Enkodéry jsou určeny i pro náročné pro průmyslové prostředí s krytím až IP6 a práci při provozních teplotách až od -40°C do +120°C.

Řada MTA1 – MTA2 – MTA5

Magnetické flexibilní měřící pásky. Absolutní kódování. Mezera až 2 mm. Rozlišení až 12,5 μm. Délka magnetického pásku až 8,2 m. Odolné vůči drobným nečistotám, kapalinám a olejům. Krytí IP67. Vysoký rozsah pracovních teplot od -40°C do +120°C.

Mechanické provedení

  • Šířka pásku MTA1, MTA5: 20 mm
  • Šířka pásku MTA2: 10 mm
  • Délka magnetického pásku MTA1, MTA5: 0,1 – 5,1 m
  • Délka magnetického pásku MTA2: 1 – 8,2 m
  • Třída přesnosti MTA1, MTA5: ± 35 μm
  • Třída přesnosti MTA2: ± 40 μm
  • Koeficient teplotní roztažnosti: 16*10-6 / K
  • Materiál: Plastoferit / nerezová ocel
  • Odolný vůči nečistotám, kapalinám, olejům a rozpouštědlům
  • Na přání krycí páska
  • Krytí: IP67
  • Rozsah pracovních teplot: od -40°C do +120°C

Řada SMA2

Výkonný bezkontaktní absolutní snímač s plně digitální zpětnou vazbou pro lineární motory. Rozhraní SSI, BiSS, BiSS-C/SSI, NPN. Mezera až 0,6 mm. Rozlišení až 1 μm. Délka měřeného úseku až 8,2 m. Odolné vůči drobným nečistotám, kapalinám a olejům. Krytí IP67. Rozsah pracovních teplot od -25°C do +85°C.

Mechanické provedení

  • Délka snímače: 62 mm
  • Šířka pásku: 10 mm
  • Mezera mezi snímačem/páskem: 0,1 – 0,6 mm
  • Délka měřícího pásku: 1, 2, 3, 4, 5, 6, 7, 8,2 m
  • Měřící délka: max. 8165 mm
  • Rychlost (mechanická): max. 10 m/s
  • Koeficient teplotní roztažnosti: 16*10-6 / K

Elektrické parametry

  • Rozlišení: 50, 10, 5, 2, 1μm
  • Přesnost snímače: max. ± 2 μm
  • Opakovatelná přesnost: ±1 inkrement
  • Třída přesnosti: ± 40 μm
  • Kmitočet čítání: max. 580 kHz
  • Výstup GG1: SSI, Gray, +5V
  • Výstup G11: SSI, Gray+AB inkremental, +5V
  • Výstup BG1: SSI, Binární, +5V
  • Výstup SC1: BiSSI-C+AB inkremental, +5V
  • Připojení: Lika Hi-flex kabel 2 m
  • Připojení: Lika Hi-flex kabel x m
  • Připojení: Lika Hi-flex kabel 0,5m + M12 řadový konektor 8 pinů
  • Připojení: Lika Hi-flex kabel 2 m + M12 řadový konektor 8 pinů
  • Výstupní připojení absolutní: SSi, BiSS-c
  • Výstupní připojení inkrementální: NPN otevřený kolektor
  • Ochrana výstupu: proti zkratu
  • Napájení: 5V DC
  • Materiál pouzdra: antikorozní
  • Odolný vůči nečistotám, kapalinám, olejům a rozpouštědlům
  • Na přání krycí páska
  • Krytí: IP67
  • Rozsah pracovních teplot: od -25°C do +85°C

Řada SMA5

Kompaktní lineární absolutní bezkontaktní snímač. Rozhraní SSI. Mezera až 1 mm. Rozlišení až 5 μm. Délka měřeného úseku až 5,1 m. Vhodný pro průmyslové použití. Odolný vůči prachu, drobným nečistotám a kapalinám. Krytí IP67. Rozsah pracovních teplot od -25°C do +85°C.

Mechanické provedení

  • Délka snímače: 65 mm
  • Šířka pásku: 20 mm
  • Mezera mezi snímačem/páskem: 0,1 – 1,0 mm
  • Délka měřícího pásku: 0,1 – 5,05 m
  • Rychlost (mechanická): max. 5 m/s

Elektrické parametry

  • Rozlišení: 0,1 – 0,005 mm
  • Přesnost snímače: max. ± 20 μm
  • Obnovení polohy: 250 μs
  • Třída přesnosti: ± 35 μm
  • Připojení: Lika Hi-flex kabel 2 m
  • Připojení: Lika Hi-flex kabel x m
  • Připojení: Lika Hi-flex kabel 0,5m + M12 řadový konektor 8 pinů
  • Připojení: Lika Hi-flex kabel 2 m + M12 řadový konektor 8 pinů
  • Výstup: SSI
  • Ochrana: proti zkratu a opačné polaritě
  • Napájení: 5V – 30V DC
  • Odolný vůči nečistotám, kapalinám, olejům a rozpouštědlům
  • Krytí: IP67
  • Rozsah pracovních teplot: od -25°C do +85°C

Řada SMA1

Kompaktní lineární absolutní bezkontaktní snímač pro zpětnou vazbu lineárních motorů. Rozhraní SSI, BiSS, BiSS-C. Přídavné rozhraní sin/cos. Mezera až 1 mm. Rozlišení programovatelné až do 5 μm. Délka měřeného úseku až 5 m. Krytí IP67. Rozsah pracovních teplot od -25°C do +85°C.

Mechanické provedení

  • Délka snímače: 85 mm
  • Šířka pásku: 20 mm
  • Mezera mezi snímačem/páskem: 0,1 – 0,3 mm
  • Délka měřícího pásku: 0,1 – 5,03 m
  • Rychlost (mechanická): max. 5 m/s

Elektrické parametry

  • Rozlišení: 0,005 mm
  • Přesnost snímače: max. ± 20 μm
  • Opakovatelná přesnost: ± 1 inkrement
  • Obnovení polohy (absolutní): 170 μs
  • Kmitočet čítání (inkrementální): max. 8 kHz
  • Třída přesnosti: ± 50 μm
  • Připojení: Lika Hi-flex kabel 2 m
  • Připojení: Lika Hi-flex kabel 5 m
  • Připojení: Lika Hi-flex kabel x m
  • Výstup absolutní: BiSS-B, BiSS-C, SSI
  • Výstup inkrementální: AB sin/cos 1V šš
  • Ochrana: proti zkratu a opačné polaritě
  • Napájení: 5V, 10V – 30V DC
  • Pouzdro: antikorozní
  • Krytí: IP67
  • Rozsah pracovních teplot: od -25°C do +85°C

Řada SMAX – SMAZ

Robustní bezkontaktní absolutní snímač s výhodným poměrem cena / výkon. Vhodný pro užitková vozidla. Mezera až 0,6 mm. Rozlišení programovatelné až 1 μm. Autodiagnostika vzdálenosti a neporušenosti pásku. Délka měřeného úseku až 1250 mm. Rozhraní Modbus/RS-485, SSI, analogové. Odolný vůči drobným nečistotám, kapalinám a olejům. Krytí až IP69. Rozsah pracovních teplot od -25°C do +85°C.


Mechanické provedení

  • Délka snímače: 81 mm
  • Šířka pásku: 20 mm
  • Mezera mezi snímačem/páskem: 0,1 – 2,0 mm
  • Délka měřícího pásku: 280 – 1330 mm
  • Měřící délka SMAX: max. 600 mm
  • Měřící délka SMAZ: max. 1250 mm
  • Rychlost (mechanická): max. 5 m/s

Elektrické parametry

  • Rozlišení programovatelné/fixní: 0,1; 0,5; 1,0; 1,25 mm
  • Přesnost snímače Modbus, SSI: typ. ±160 μm; max. ± 250 μm
  • Přesnost snímače analogová: typ. <0,5%; max. 1%
  • Opakovatelná přesnost: ±1 inkrement
  • Obnovení polohy: 100 μs
  • Výstup MB: Modbus/RS-485
  • Výstup AI1: 4 – 20 mA (10 bitů)
  • Výstup AV2: 0 – 10V (10 bitů)
  • připojení: Lika Hi-flex kabel 1 m
  • Připojení: Lika Hi-flex kabel x m
  • Připojení: Lika Hi-flex kabel 0,5m + M12 řadový konektor 8 pinů
  • Připojení: Lika Hi-flex kabel 2 m + M12 řadový konektor 8 pinů
  • Výstupní připojení: SSI, binární
  • Výstupní připojení: SSI, Gray
  • Funkce SSI: nulování, směr čítání
  • Funkce Modbus: počáteční nastavení, směr čítání, přenosová rychlost
  • Funkce analog: samoučící režim výstupního rozsahu
  • Ochrana: proti zkratu a přepólování
  • Napájení Modbus, SSI: 10V – 30V DC
  • Napájení analogový výstup: 13V – 30V DC
  • Nateriál pouzdra: Macromelt OM646
  • Na přání krycí páska
  • Krytí: IP68, na vyžádání IP69
  • Rozsah pracovních teplot: od -25°C do +85°C

Řada SMAG

Absolutní snímač pro naváděcí měřící systémy. Měřící délka 570 mm. Vhodný pro průmyslové použití – fazetovací stroje, ohýbačky. Rozlišení až 5 μm. Rozhraní SSI, CANopen. Odolné vůči drobným nečistotám, prachu a kapalinám. Krytí až IP67.

Mechanické provedení

  • Rozměry snímače: 80 x 48 mm
  • Šířka měřícího systému: 25 mm
  • Mechanická pracovní rychlost: typ. 0,5 m/s; max. 1 m/s
  • Měřící délka: délka měřícího profilu – 80 mm

Elektrické parametry

  • Rozlišení programovatelné: 0,1; 0,05; 0,01; 0,005 mm
  • Přesnost snímače: max. ± 15 μm
  • Opakovatelná přesnost: ± 1 inkrement
  • Napájecí napětí: 10V – 30V DC
  • Výstupní rozhraní: CANopen
  • Výstupní signály: SSI Gray
  • Funkce: nulování, směr čítání
  • Elektrické připojení: Lika Hi-flex kabel 2 m, 5 m, x m
  • Elektrické připojení: Lika Hi-flex kabel 0,5 m s M12 řadovým konektorem 8 pinů
  • Elektrické připojení: Lika Hi-flex kabel 2 m s M12 řadovým konektorem 8 pinů
  • Ochrana: proti přepólování a zkratu
  • Materiál pouzdra: hliník
  • Materiál snímače: Nylon 6FC 30%
  • Krytí: IP65 (IP67 na přání)
  • Rozsah pracovních teplot: od -250C do +850C
