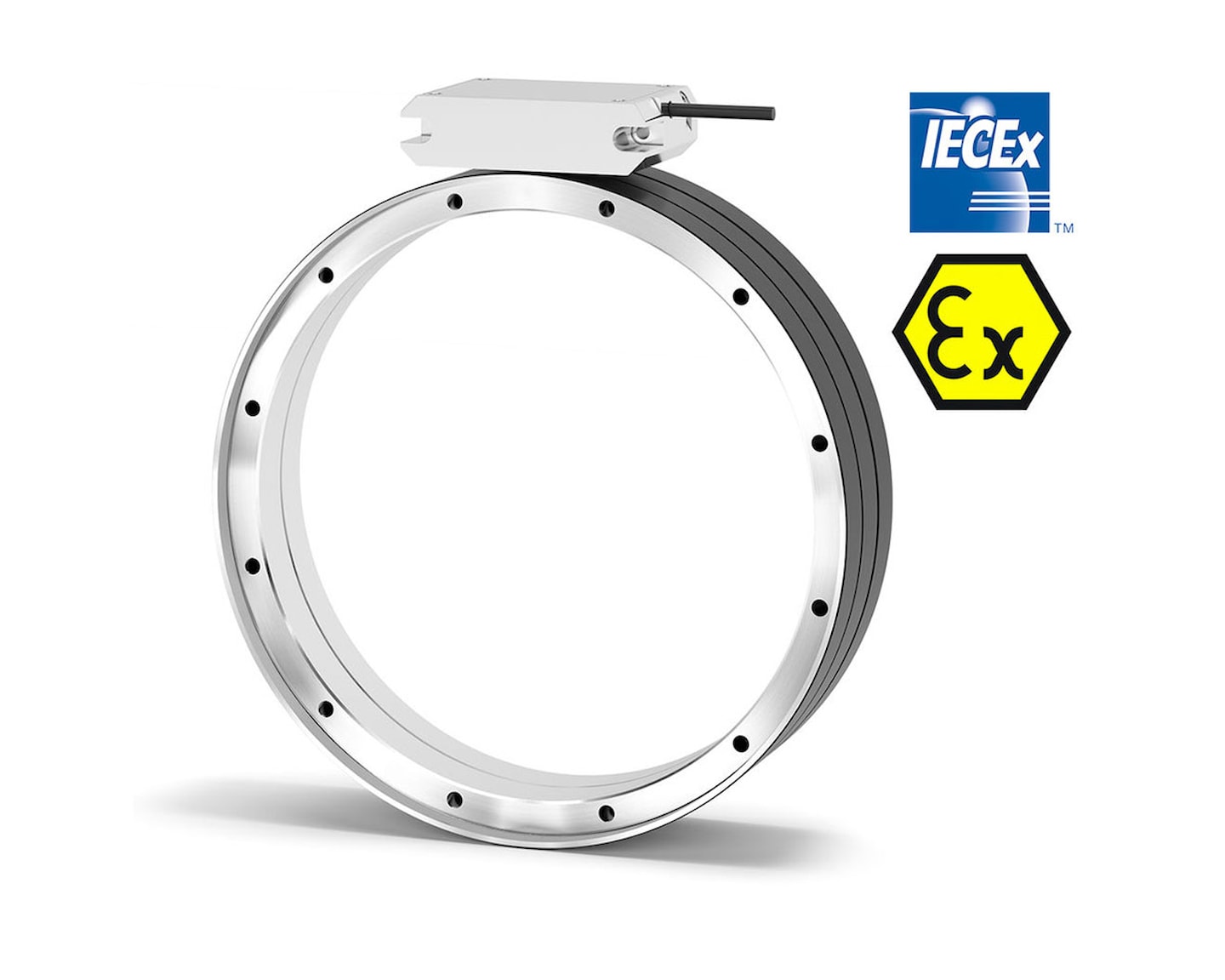

Bezložiskový jednootáčkový/víceotáčkový absolutní/inkrementální enkodér řady ROTAMAG s elektronickým víceotáčkovým čítačem, rozlišení až 21 bitů, BiSS-C/SSI, RS485, 1Vpp sin/cos výstup. Pro roboty, coboty, motory s dutou hřídelí a elektromechanická zařízení.

Mechanické provedení

• Průměr pouzdra: 55 mm
• Průměr duté hřídele: až 24 mm

Elektrické parametry

• Jednootáčkový enkodér
• Víceotáčkový enkodér
• Rozlišení absolutní jednotáčkový: 17 – 23 bitů
• Rozlišení absolutní víceotáčkový: 17 – 23 bitů / max. 65536 otáček
• Přesnost: ± 0,01°
• Výstupní rozhraní absolutní: BiSS-C/SSI, RS485
• Výstupní rozhraní inkrementální: 1 Vpp sin/cos AB/AB

Bezložiskový jednootáčkový/víceotáčkový absolutní bezrámový enkodér řady ROTAMAG s inkrementálním kanálem, rozlišení až 21 x 14 bitů. Rozhraní BiSS-C/SSI + inkrementální kanál 1Vpp.

Mechanické provedení

• Průměr pouzdra: 88,5 mm
• Průměr průchozí duté hřídele: 25 mm

Elektrické parametry

• Jednootáčkový/víceotáčkový enkodér
• Rozlišení absolutní jednotáčkový: 17 – 21 bitů
• Rozlišení absolutní víceotáčkový: 12, 14 bitů
• Přesnost: ± 0,01°
• Výstupní rozhraní absolutní: BiSS-C/SSI
• Výstupní rozhraní inkrementální: 1024 PPR sin/cos

Bezložiskový jednootáčkový/víceotáčkový absolutní/inkrementální enkodér řady ROTACOD, rozlišení až 23 bitů, elektronický víceotáčkový čítač, dutá hřídel o průměru až 45 mm. Vhodný pro roboty, coboty a elekrické lékařské přístroje.

Mechanické provedení

• Průměr pouzdra: 74 mm
• Průměr duté hřídele: až 45 mm – menší průměry na vyžádání

Elektrické parametry

• Jednootáčkový enkodér
• Víceotáčkový enkodér
• Rozlišení absolutní jednotáčkový: 17 – 23 bitů
• Rozlišení absolutní víceotáčkový: 17 – 23 bitů / max. 65536 otáček AB/AB
• Přesnost: ± 0,01°
• Výstupní rozhraní absolutní: BiSS-C/SSI, RS485
• Výstupní rozhraní inkrementální: 1 Vpp sin/cos AB/AB

Bezložiskový víceotáčkový absolutní + inkrementální 1 V pp enkodér řady ROTACOD. Rozlišení až 22 bitů, elektronický víceotáčkový čítač, snadná a rychlá kalibrace. Vhodný pro servomotory, roboty, drony, UAV a elektrické lékařské přístroje.

Mechanické provedení

• Průměr pouzdra: 35 mm
• Průměr duté hřídele: 6 mm

Elektrické parametry

• Jednootáčkový enkodér
• Víceotáčkový enkodér
• Rozlišení absolutní víceotáčkový: až 22 bitů / max. 65536 otáček
• Rozlišení inkrementální: 256 cpr
• Přesnost: <± 0,01° se skleněným diskem, <± 0,05° se standardním diskem
• Výstupní rozhraní absolutní: BiSS-C/SSI, RS485
• Výstupní rozhraní inkrementální: 1 Vpp AB/AB sin/cos
• Napájení 5 V DC ±5%, zálohování víceotáčkového čítače 3 V – 6 V

Bezložiskový nízkoprofilový jednootáčkový absolutní enkodér řady ROTAMAG, rozlišení až 18 bitů. Bezkontaktní magnetické snímání, dutá hřídel o průměru 80 / 95 mm. Robustní provedení s krytím IP68.

Mechanické provedení

• Průměr pouzdra: 118 mm
• Průměr duté hřídele: 80 mm – na vyžádání 95 mm
• Mezera mezi hřídelí a senzorovým kroužkem: 0,1 – 0,6 mm
• Senzorový kroužek z nerezové oceli
• Antikorozní senzory

Elektrické parametry

• Jednootáčkový enkodér
• Rozlišení: 65536, 262144 cpr
• Přesnost: ± 0,15°; max: ± 0,2°
• Výstupní rozhraní: SSI, Gray binární
• Hodinový kmitočet: max. 2 MHz
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Funkce: směr čítání, nulování / přednastavení
• Elektrické připojení: M12 řadový konektor 8 pinů, Lika Hi-flex kabel 1 m
• Krytí: IP68, na vyžádání IP69K
• Rozsah pracovních teplot: od -25°C do +85°C

Bezložiskový levný inkrementální enkodér řady ROTAMAG s jedním nebo i dalším redundantním snímačem, rozlišení až 1024 ppr, průměr duté hřídele až 50 mm, bezkontaktní magnetické snímání, robustní uzavřené pouzdro s krytím IP68. Rozšířený rozsah pracovních teplot. Vhodný pro venkovní a mobilní zařízení.

Mechanické provedení

• Průměr pouzdra: 72 mm
• Průměr duté hřídele: 30 mm, 50 mm
• Maximální otáčky hřídele: 10000 ot/min
• Mezera mezi hřídelí a senzorovým kroužkem: 0,1 – 1,5 mm

Elektrické parametry

• Rozlišení: 256, 512, 1024 ppr
• Maximální čítací kmitočet: 100 kHz
• Přesnost: ± 0,05°
• Výstupní rozhraní: SGSM – 1 x linkový budič, Push-Pull
• Výstupní rozhraní: SGSD – 2 x linkový budič, Push-Pull
• Výstupní signály: AB / AB
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Elektrické připojení: M12 řadový konektor 8 pinů, Lika Hi-flex kabel 2 m
• Krytí: IP68
• Rozsah pracovních teplot: od -40°C do +85°C

Rychlý zubový a převodový snímač se zpětnou vazbou polohy a rychlosti enkodér řady ROTAMAG. Pro snímání zubů od 0,3 do 3 mm. Kompaktní provedení s krytím IP68.

Mechanické provedení

• Průměr pouzdra: 77,4 mm
• Průměr duté hřídele: 30 mm, 50 mm
• Maximální otáčky hřídele: 10000 ot/min
• Mezera mezi hřídelí a senzorovým kroužkem: SMG03 – max. 0,19 mm
• Mezera mezi hřídelí a senzorovým kroužkem: SMG05 – max. 0,31 mm

Elektrické parametry

• Interpolační faktor: až 100 (u digitálního výstupu)
• Opakovaná přesnost: max. 1% délky periody
• Maximální čítací kmitočet: 200 kHz
• Přesnost snímače: ± 0,05°, max. ±0,1°
• Výstupní rozhraní: linkový budič, Push-Pull, 1 Vpp sin/cos
• Výstupní signály: AB / AB, AB0 / AB0
• Napájecí napětí: 5 V DC
• Elektrické připojení: Lika Hi-flex kabel M8 0,3 m, M12 řadový konektor 8 pinů
• Krytí: IP68
• Rozsah pracovních teplot: od -25°C do +85°C

Bezhřídelový bezložiskový rychlý inkrementální enkodér řady ROTAMAG, kompaktní provedení, hermeticky uzavřené pouzdro, krytí IP68.

Mechanické provedení

• Průměr pouzdra: 36,4 mm
• Průměr příruby: 55 mm
• Průměr osy montážních otvorů: 48 mm
• Průměr hřídele: 6 mm, 8 mm, 10 mm

Elektrické parametry

• Rozlišení: 4, 8, 10, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 128, 200, 250, 256, 400, 500, 512, 1024, 2048 ppr
• Přesnost: ± 0,9°
• Maximální kmitočet čítání: 300 kHz
• Maximální otáčky hřídele: 30000 ot/min
• Elektrické připojení: NPN, Push-Pull, linkový budič
• Napájecí napětí: 5 V, 10 V - 30 V DC
• Výstupní rozhraní: M12 řadový konektor 8 pinů, kabel 1 m
• Krytí: IP67, IP68 s hermetickým pouzdrem
• Rozsah pracovních teplot: od -25°C do +85°C

Bezhřídelový bezložiskový absolutní jednootáčkový/víceotážkový enkodér řady ROTAMAG, kompaktní provedení, hermeticky uzavřené pouzdro, krytí IP68.

Mechanické provedení

• Průměr pouzdra: 36,4 mm
• Průměr příruby: 55 mm
• Průměr osy montážních otvorů: 48 mm
• Průměr hřídele: 6 mm, 8 mm, 10 mm

Elektrické parametry

• Rozlišení: MSK36 – 8192 cpr
• Rozlišení: MMK36 – 1024 cpr x 32768 ot, 2048 cpr x 16384 ot, 4096 cpr x 8192 ot, 8192 cpr x 65536 ot
• Přesnost: ± 1°
• Maximální otáčky hřídele: 12000 ot/min
• Elektrické připojení: MSK36 – SSI, 13 hod. max. 1 MHz
• Elektrické připojení: MMK36 – SSI, 29 hod. max. 1 MHz
• Napájecí napětí: 10 V, 30 V DC
• Životnost baterie (MMK36): min. 10 let
• Výstupní rozhraní: M12 přímý konektor 8 pinů, kabel 1 m
• Vstupy: směr čítání, elektronické nulování
• Krytí: IP67, IP68 s hermetickým pouzdrem
• Rozsah pracovních teplot: od -25°C do +85°C

Bezložiskový inkrementální enkodér řady ROTAMAG, rozlišení až 180 000 ppr, bezkontaktní magnetické snímání, dutá hřídel o průměru až 300 mm, krytí až IP69.

Mechanické provedení

• Průměr duté hřídele: 6 – 250 mm
• Mezera mezi hřídelí a senzorovým kroužkem: 0,1 – 1 mm

Elektrické parametry

• Rozlišení: 2000 ppr při max. 5250 ot/min
• Rozlišení: 4000 ppr při max. 5250 ot/min
• Rozlišení: 10000 ppr při max. 2160 ot/min
• Rozlišení: 20000 ppr při max. 1050 ot/min
• Přesnost: typická ± 0,1°; max: ± 0,05°
• Maximální otáčky snímané hřídele: MRI/31, MRI/48 – 25000 ot/min
• Maximální otáčky snímané hřídele: MRI/57 – 22000 ot/min
• Maximální otáčky snímané hřídele: MRI/114, MRI/141 – 15000 ot/min
• Maximální otáčky snímané hřídele: MRI/284 – 9000 ot/min
• Výstupní rozhraní: linkový budič, Push-Pull
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Výstupní signály: AB / AB, AB0 / AB0
• Elektrické připojení: M12 řadový konektor 8 pinů, Lika Hi-flex kabel 1 m
• Krytí: IP67, IP69 na vyžádání
• Rozsah pracovních teplot: od -25°C do +85°C

Bezložiskový inkrementální enkodér řady ROTAMAG, vysokorychlostní pro vřetenové motory, bezkontaktní magnetické snímání, dutá hřídel o průměru až 300 mm, krytí až IP69.

Mechanické provedení

• Průměr duté hřídele: 6 – 250 mm
• Mezera mezi hřídelí a senzorovým kroužkem: 0,1 – 1,5 mm

Elektrické parametry

• Rozlišení: 256 ppr při max. 82000 ot/min
• Rozlišení: 512 ppr při max. 41000 ot/min
• Rozlišení: 1024 ppr při max. 20000 ot/min
• Rozlišení: 2048 ppr při max. 10000 ot/min
• Rozlišení: 4096 ppr při max. 5000 ot/min
• Přesnost: typická ± 0,1°; max: ± 0,05°
• Maximální otáčky snímané hřídele: MRI/31, MRI/48 – 25000 ot/min
• Maximální otáčky snímané hřídele: MRI/57 – 22000 ot/min
• Maximální otáčky snímané hřídele: MRI/114, MRI/141 – 15000 ot/min
• Maximální otáčky snímané hřídele: MRI/284 – 9000 ot/min
• Výstupní rozhraní: linkový budič, Push-Pull
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Výstupní signály: AB / AB, AB0 / AB0
• Elektrické připojení: M12 řadový konektor 8 pinů, Lika Hi-flex kabel 1 m
• Krytí: IP67, IP69 na vyžádání
• Rozsah pracovních teplot: od -25°C do +85°C

Bezložiskový absolutní enkodér řady ROTAMAG, samostředící kroužek, bezkontaktní magnetické snímání, dutá hřídel o průměru až 110 mm, výstup s alarmem, krytí IP68.


Mechanické provedení

• Průměr duté hřídele: 110 mm
• Mezera mezi hřídelí a senzorovým kroužkem: 1 ± 0,2 mm

Elektrické parametry

• Rozlišení: 4096, 8192, 16384 cpr
• Přesnost: typická ± 0,3°; max: ± 0,4°
• Maximální otáčky snímané hřídele: 15000 ot/min
• Výstupní rozhraní: BiSS-C, hod. kmitočet max. 10 MHz
• Výstupní rozhraní: SSI, hod. kmitočet max. 2 MHz, obnovení polohy až do 7000 ot/min
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Výstupní kód: Gray, binární
• Elektrické připojení: M12 přímý konektor 8 pinů, Lika Hi-flex kabel 1 m
• Vstupy: směr čítání, nulování / přednastavení
• Krytí: IP68
• Rozsah pracovních teplot: od -25°C do +85°C

Bezložiskový absolutní bezkontaktní optický enkodér řady ROTACOD, detekce úhlů a zakřivení až do 360°, rozlišení až 16384 cpr, výstup s alarmem, krytí IP68.

Mechanické provedení

• Snímání úhlů a zakřivení až do 360°
• Mezera mezi měřeným povrchem a snímačem: 1 ± 0,2 mm

Elektrické parametry

• Rozlišení: 0,097 mm (4096 kroků na 400 mm)
• Rozlišení: 0,048 mm (8192 kroků na 400 mm)
• Rozlišení: 0,024 mm (16384 kroků na 400 mm)
• Přesnost: snímač + páska ± 300 μm (max. ± 450 um)
• Maximální otáčky snímané hřídele: 15000 ot/min
• Maximální rychlost snímaného pohybu: 16 m/s
• Snímaná délka: délka pásky 10 mm
• Výstupní rozhraní: BiSS-C, hod. kmitočet max. 10 MHz
• Výstupní rozhraní: SSI, hod. kmitočet max. 2 MHz, obnovení polohy až do > 16 m/s
• Napájecí napětí: 5 V, 10 V – 30 V DC
• Výstupní kód: Gray, binární
• Elektrické připojení: M12 řadový konektor 8 pinů, Lika Hi-flex kabel 1 m
• Vstupy: směr čítání, nulování / přednastavení
• Krytí: IP68
• Rozsah pracovních teplot: od -25°C do +85°C
