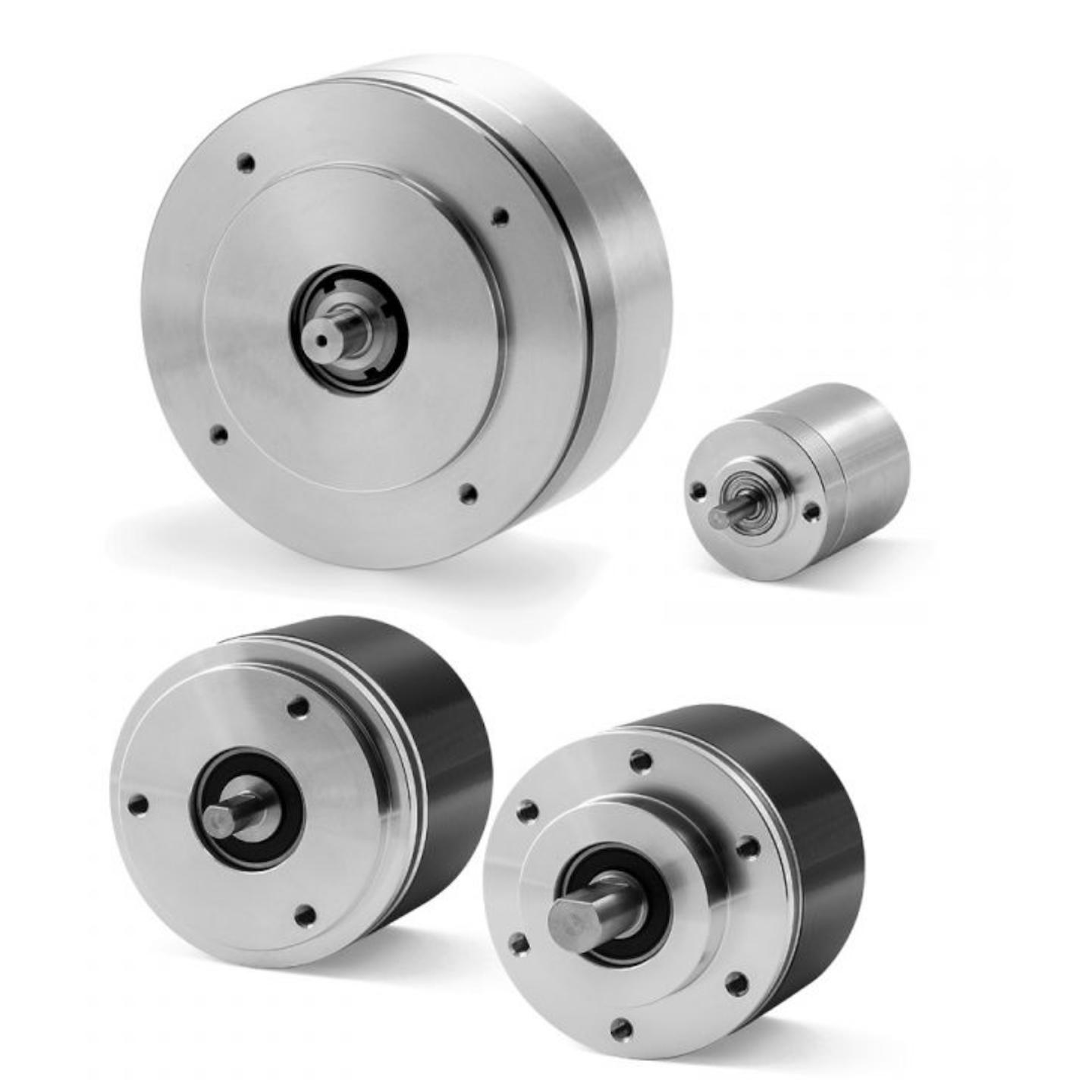

Enkodéry rotační inkrementální optické s plnou hřídelí

Rotační inkrementální optické enkodéry Lika řady ROTAPULS  s plnou hřídelí s rozlišením do 18000 PPR
Rotační inkrementální enkodéry Lika spolehlivě měří natočení hřídele s rozlišením až do 18000 PPR. Řada ROTAPULS pracuje na optickém principu.

Tyto snímače poskytují široký výběr typů a provedení v rozsahu průměrů od 28 do 115 mm. Vyznačují se precizním provedením a představují špičkovou technologii pro snímání natočení ve vynikající kvalitě a spolehlivosti.

Enkodéry jsou určeny pro průmyslové i jiné náročné prostředí s krytím až IP67 a díky kompaktní konstrukci jsou vhodné i pro zástavbu do omezeného prostoru.

Plná hřídel snímačů a pracovní otáčky až do 6000 ot/min a provozní teploty od -40 do +100 0C je předurčují k nasazení v nejrůznějších aplikacích.

Řada I30

Kompaktní inkrementální optický enkodér v robustním kovovém pouzdru s rozlišením až 2048 PPR s univerzálním výstupem a krytím až IP65. Vhodný pro průmyslovou automatizaci, aplikace v medicíně a obalové technice.

  • Průměr pouzdra: 30 mm
  • Průměr plné hřídele: 5 nebo 6 mm
  • Rozlišení: od 250 do 2048 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min;
  • Maximální rychlost otáčení hřídele: 3000 ot/min krytím IP66
  • Napájecí napětí: 5 V až 30 V
  • Výstup: NPN, Push-Pull, linkový budič, univerzální obvod
  • Krytí: standardně IP54, dostupné až IP65
  • Rozsah pracovních teplot: od -25 do +85 0C

Řada I40 – I41

Kompaktní průmyslový inkrementální optický enkodér v robustním provedení s rozlišením až 4096 PPR a univerzálním výstupem. Víceúčelový enkodér vhodný pro nejrůznější aplikace s krytím IP64 až IP66. Preferovaná skladová verze

  • Průměr pouzdra: 40,5 mm
  • Průměr plné hřídele: 6; 6,35 nebo 8 mm
  • Rozlišení: od 1 do 4096 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Servopříruba nebo příruba se závitem
  • Napájecí napětí: 5 V až 30 V
  • Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
  • Elektrické připojení: kabel 1 m
  • Krytí: standardně IP64, dostupné až IP65 / IP66
  • Rozsah pracovních teplot: od -25 do +85 0C

Řada IQ36

Programovatelný kompaktní inkrementální optický enkodér v robustním pouzdru s vysokým rozlišením až 16384 PPR v obou směrech otáčení. Krytí až IP67, velký rozsah provozních teplot. Vhodný pro nejnáročnější průmyslové provozy

  • Průměr pouzdra: 34 / 36 mm
  • Průměr plné hřídele: 6 mm
  • Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
  • Čítání impulsů směrem vpřed i vzad
  • Volitelný index 90 nebo 180
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
  • Přesnost ± 0,15°
  • Napájecí napětí: 5 V; 30 V
  • Výstup: univerzální výstup (PP+LD kompatibilní)
  • Programování pomocí USB kabelu
  • Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12
  • Krytí: IP67; na straně hřídele IP65
  • Rozsah pracovních teplot: od -40 do +85 0C

Řada I58 – I58S

Standardní inkrementální optický enkodér pro všeobecné průmyslové použití s vysokým rozlišením až do 10000 PPR pro montáž pomocí servopříruby nebo svěrací příruby, s HTL a sin/cos výstupem, dostupný i pro práci ve větším rozsahu teplot. Vhodný pro běžné průmyslové provozy.

  • Průměr pouzdra: 58 mm
  • Průměr plné hřídele: 6, 8, 9,52, 10 a 12 mm
  • Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
  • HTL a sin/cos výstup
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: univerzální výstup (PP+LD kompatibilní)
  • Programován pomocí USB kabelu
  • Elektrické připojení: kabel 1 m, el. zás. M12, M23, DSub 9 pin
  • Krytí: IP65
  • Rozsah pracovních teplot: od -40 do +100 0C

Řada I58SK

Inkrementální optický enkodér  v pouzdru z nerezové oceli pro potravinářský průmysl, s rozlišením až do 10000 PPR pro montáž  pomocí svěrací příruby, s HTL a sin/cos výstupem, dostupný i pro práci ve větším rozsahu teplot.



  • Průměr pouzdra: 58 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Rozlišení: 10 až 10000 PPR (pulzů na otáčku)
  • Rozlišení s přesným skleněným diskem: 5000 – 10000 PPZ (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • HTL a sin/cos výstup
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, 1 Vpp, Push-Pull, linkový budič, univerzální obvod; HTL, TTL, sin/cos
  • Elektrické připojení: kabel nebo konektor M23
  • Krytí: IP67
  • Rozsah pracovních teplot: od -40 do +100 0C

Řada IX58 – IX58S

Standardní inkrementální optický enkodér pro všeobecné průmyslové použití s vysokým rozlišením až do 10000 PPR a sin/cos výstupem, vyhovující certifikaci ATEX kat. 3 pro zóny 2, 22.

  • Průměr pouzdra: 58 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Rozlišení: 2 až 10000 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, 1 Vpp, Push-Pull, linkový budič, univerzální obvod; sin/cos
  • Elektrické připojení: kabel 1m
  • Krytí: IP65
  • Rozsah pracovních teplot: od -25 do +85 0C

Řada IP58 – IP58S

Programovatelný inkrementální optický enkodér s vysokým rozlišením až 65536 PPR v obou směrech otáčení, vysokou přesností, výstupním napětím 5 – 30V, dostupný i pro práci ve větším rozsahu teplot.



  • Průměr pouzdra: 58 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Rozlišení: programovatelné o 1 do 65536 PPR (pulzů na otáčku)
  • Čítání impulsů směrem vpřed i vzad
  • Volitelný index 90 nebo 180
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
  • Přesnost ± 0,005°
  • Napájecí napětí: 5 V; 30 V
  • Výstup: univerzální výstup (PP+LD kompatibilní), 24V/5V programovatelný, Push-Pull, linkový budič
  • Programování pomocí USB kabelu
  • Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12, M23
  • Krytí: IP65
  • Rozsah pracovních teplot: od -25 do +85 0C
  • Rozsah pracovních teplot na přání: od -40 do +100 0C

Řada IQ58 – IQ58S

Programovatelný inkrementální optický enkodér v robustním pouzdru s vysokým rozlišením až 16384 PPR v obou směrech otáčení. Krytí až IP67, volitelný index 90 nebo 180°  el., velký rozsah provozních teplot. Vhodný pro nejnáročnější průmyslové provozy

  • Průměr pouzdra: 58 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
  • Čítání impulsů směrem vpřed i vzad
  • Volitelný index 90 nebo 180°
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
  • Přesnost ± 0,15°
  • Napájecí napětí: 5 V; 30 V
  • Výstup: univerzální výstup (PP+LD kompatibilní), Push-Pull, linkový budič
  • Programování pomocí USB kabelu
  • Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12, M23
  • Krytí: IP67; na straně hřídele IP65
  • Rozsah pracovních teplot: od -40 do +85 0C

Řada I58R

Inkrementální optický enkodér pro výtahy. REO kompatibilní příruba, 1024 PPR AB /AB výstup, cenově dostupné řešení.



  • Průměr pouzdra: 58 mm
  • Průměr příruby: 115 mm
  • Průměr plné hřídele: 11 mm j6
  • Rozlišení: 1024 PPR (pulzů na otáčku)
  • Fázový posuv: 900 ± 150
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 7V, 30V SS
  • Výstup: Push-Pull, iC-DL
  • Elektrické připojení: kabel 5,7 nebo 10 m
  • Krytí: IP65
  • Rozsah pracovních teplot: od -40 do +85 0C

Řada CB60

Zpětnovazební optický enkodér pro servomotory a motory bez převodovky. Absolutní sinus/cosinus sletování polohy rotoru motoru pro řízení zpětné vazby servomotorů a motorů bez převodovky s rozlišením 2048 PPR, výstup 1 Vpp, kuželová nebo dutá hřídel, připojení kompatibilní s běžnými produkty na trhu.

  • Průměr pouzdra: 58 mm
  • Průměr uchycení příruby: 63 mm, 85 mm
  • Průměr plné kuželové hřídele: 9,25 mm 1:10
  • Průměr duté hřídele: 12,7 mm, 15 mm
  • Rozlišení: 2048 PPR (pulzů na otáčku) + absolutní Z stopa
  • Maximální rychlost otáčení hřídele: 12000 ot/min
  • Napájecí napětí: 5V
  • Výstup: 1 Vpp
  • Elektrické připojení: PCB konektor (připojovací kabel je třeba objednat zvlášť)
  • Krytí: IP40
  • Rozsah pracovních teplot: od -20 do +100  0C

Řada CB62

Zpětnovazební optický enkodér pro motory bez převodovky. Sinus/cosinus výstup s rozlišením 2048 PPR, stavitelná příruba umožňující snadnou instalaci, CD sledování polohy rotoru/statoru, kuželová hřídel, připojení kompatibilní s běžnými produkty na trhu.

  • Průměr pouzdra: 56 mm
  • Průměr příruby: 65 mm
  • Průměr plné kuželové hřídele: 9,25 mm 1:10
  • Rozlišení: 2048 PPR (pulzů na otáčku) + absolutní CD stopa
  • Maximální rychlost otáčení hřídele: 10000 ot/min
  • Napájecí napětí: 5V
  • Výstup: 1 Vpp
  • Elektrické připojení: PCB konektor (připojovací kabel je třeba objednat zvlášť)
  • Krytí: IP40
  • Rozsah pracovních teplot: od -20 do +100  0C

Řada I65T – IT65

Robustní inkrementální optický enkodér v odlévaném pouzdru s vysokou zatížitelností na hřídeli, upínací nebo čtvercovou přírubou (US), rozlišením až do 10000 PPR pro náročná prostředí a aplikace.



  • Průměr pouzdra: 65 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Příruba antikorozní i ve čtvercovém provedení (US)
  • Rozlišení: 1 až 16384 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod; sin/cos
  • Elektrické připojení: zástrčka MIL 7 pin, MIL 10, nebo kabel 1m
  • Krytí: IP65, ze strany hřídele IP66
  • Rozsah pracovních teplot: od -25 do +85  0C

Řada I65T – IT65

Robustní inkrementální optický enkodér v odlévaném pouzdru s vysokou zatížitelností na hřídeli, upínací nebo čtvercovou přírubou (US), rozlišením až do 10000 PPR pro náročná prostředí a aplikace.



  • Průměr pouzdra: 65 mm
  • Průměr plné hřídele: 6, 8, 9,5, 10, 12 mm
  • Příruba antikorozní i ve čtvercovém provedení (US)
  • Rozlišení: 1 až 16384 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod; sin/cos
  • Elektrické připojení: zástrčka MIL 7 pin, MIL 10, nebo kabel 1m
  • Krytí: IP65, ze strany hřídele IP66
  • Rozsah pracovních teplot: od -25 do +85  0C

Řada IT68

Populární optický enkodér se zvýšenou spolehlivostí, rozlišením až do 10000 PPR, krytím IP66 a rozšířeným rozsahem pracovních teplot.

  • Průměr pouzdra: 68 mm
  • Průměr plné hřídele: 15 mm s drážkou pro pero
  • Příruba ve čtvercovém provedení – rozteč šroubů 56 mm
  • Rozlišení: 4 až 10000 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
  • Elektrické připojení: zástrčka MIL 10 pin, MIL 17, nebo kabel 1m
  • Krytí: IP66, konektor IP65
  • Rozsah pracovních teplot: od -400C do +1000C

Řada I115

Robustní optický enkodér pro náročná prostředí v pouzdru odolném proti korozi a solím, provedení „tachogenerátor“, B10 europříruba, vysoká zatížitelnost na hřídeli, výkonový výstupem pro přenos dat na velkou vzdálenost, svorkovnice s nastavitelnou orientací



  • Průměr pouzdra: 115 mm
  • Průměr plné hřídele: 11 mm
  • Příruba B10 – euro
  • Rozlišení: 100 až 2500 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, Push-Pull, linkový budič, univerzální obvod, výkonový Push-Pull
  • Elektrické připojení: svorkovnice, kabel prům. 4 – 10 mm
  • Krytí: IP66
  • Rozsah pracovních teplot: od -400C do +1000C

Řada I116

Dvojitý optický enkodér v jednom pouzdru. Robustní konstrukce pro náročná prostředí v pouzdru odolném proti korozi a solím, provedení „tachogenerátor“, B10 europříruba, vysoká zatížitelnost na hřídeli, výkonový výstupem pro přenos dat na velkou vzdálenost, svorkovnice s nastavitelnou orientací

  • Průměr pouzdra: 115 mm
  • Průměr plné hřídele: 11 mm
  • Příruba B10 – euro
  • Rozlišení: 100 až 2500 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, Push-Pull, linkový budič, univerzální obvod, výkonový Push-Pull
  • Elektrické připojení: svorkovnice, kabel prům. 4 – 10 mm
  • Krytí: IP66
  • Rozsah pracovních teplot: od -400C do +1000C

Řada I105

Inkrementální optický enkodér s vysokým rozlišením až 18000 PPR pro otočné a indexové stoly. Robustní konstrukce s krytím IP65 a vysokým rozsahem pracovních teplot.

  • Průměr pouzdra: 105 mm
  • Průměr plné hřídele: 10 mm
  • Rozlišení: až 16384 (provedení pro větší teplotní rozsahy, až -40-+100 0C) nebo 18000 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: Push-Pull, linkový budič, univerzální obvod
  • Elektrické připojení: kabel 2m
  • Krytí: IP65
  • Rozsah pracovních teplot: od -200C do +700C
  • Katalogový list

Řada IC S

Inkrementální optický enkodér pro lineární měření s ozubeným pastorkem a ozubnicí nebo metrickým diskem. Robustní hliníkové pouzdro, hřídel s pružinou pro vyrovnávání nesouosostí, rozlišení až 2500 PPR, s vysokým krytím až IP67.

  • Rozměry pouzdra: 172 x 80 x 53 mm
  • Průměr duté hřídele: 12 mm
  • Rozlišení: 4 až 2500 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 6000 ot/min
  • Napájecí napětí: 5 V, 10V, 30 V
  • Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
  • Elektrické připojení: konektor
  • Krytí: IP67, konektor IP65
  • Rozsah pracovních teplot: od -250C do +850C

Řada I28

Miniaturní inkrementální optický enkodér v robustním kovovém pouzdru s rozlišením až 2048 PPR vhodný pro běžné použití, aplikace v medicíně a pro méně náročné průmyslové prostředí.

  • Průměr pouzdra: 28 mm
  • Průměr plné hřídele: 4 nebo 5 mm
  • Rozlišení: od 100 do 2048 PPR (pulzů na otáčku)
  • Maximální rychlost otáčení hřídele: 3000 ot/min
  • Napájecí napětí: 5 V až 30 V
  • Výstup: NPN, Push-Pull, linkový budič, univerzální obvod
  • Elektrické připojení: kabel 1 m
  • Krytí: IP54
  • Rozsah pracovních teplot: od -25 0C do +85
