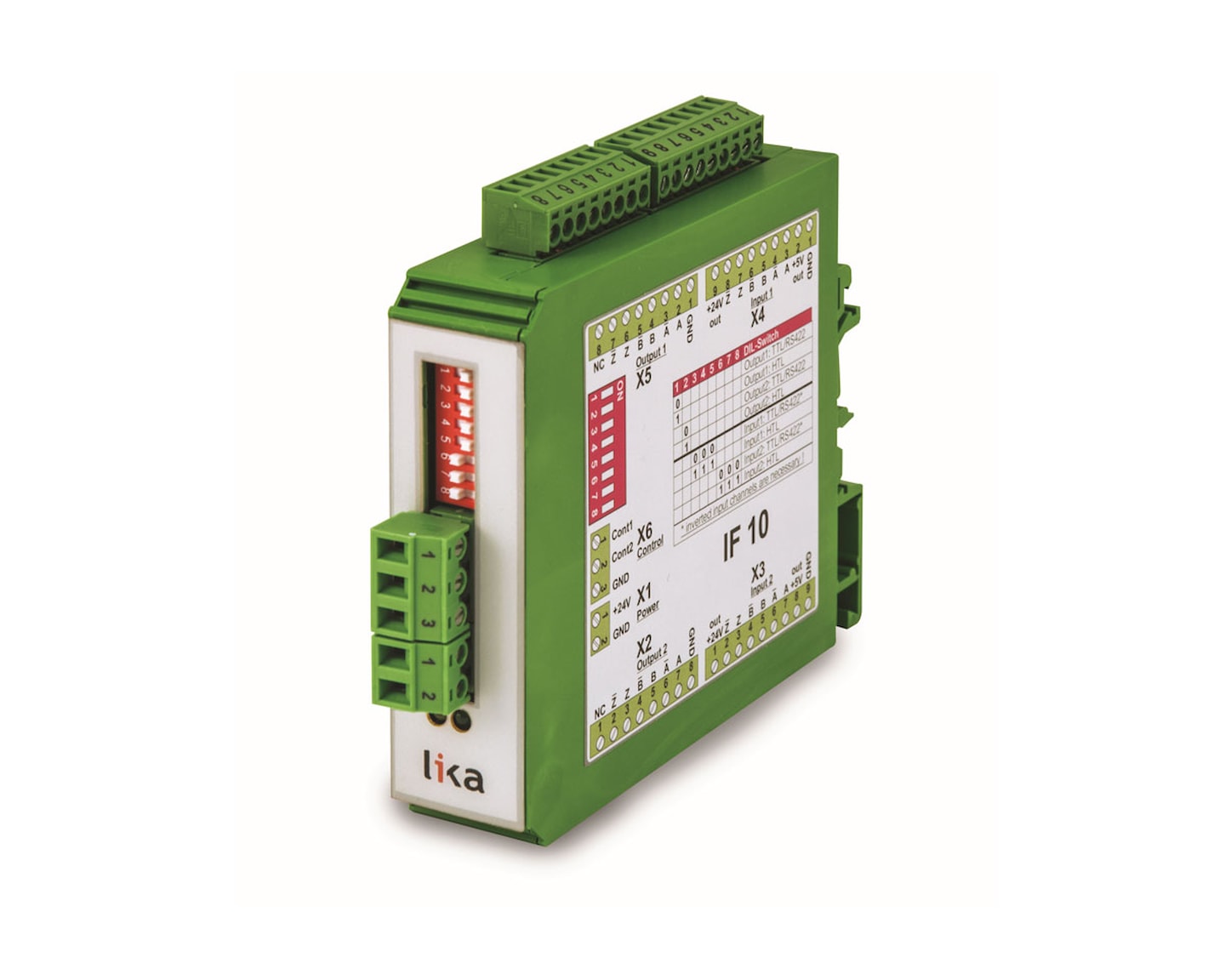

Interface a převodníky k enkodérům

Číslicový přepínač mezi dvěma SSI enkodéry. Automatická vnitřní synchronizace. Kaskádovatelný pro přepínání dalších SSI enkodérů. Úzké provedení rozměrově kompatibilní s DIN lištou.

•  Rozměry: 120,25 x 22,5 x 102,75 mm
• Šířka 22,5 m kompatibilní s DIN lištou podle IEC/EN 60715
• Bezkontaktní a bezzákmitové přepínání všech signálů prostřednictvím vnějšího řídícího signálu 24 V
• Automatická synchronizace okamžiku přepnutí do nejbližší pauzy SSI signálu
• Připojení signálů na svorkovnici

Konvertor úrovní signálů. Zesilovač signálů, oddělovač potenciálu.

• Rozměry: 102 x 22,5 x 102 mm
• Vstupy: AB0, HTL 10 V – 30 V nebo TTL 5V
• Vstupy: AB0 / AB0, HTL 10 V – 30 V nebo TTL 5V, RS422
• Výstupy: AB0 / AB0, HTL
• Výstupy: AB0 / AB0, TTL/RS422
• Parametry výstupů: HTL, TTL, Push-Pull AB0, AB0 5-30V/30 mA
• Kmitočet čítání RS422: 500 kHz
• Kmitočet čítání HTL: 300 kHz
• Rozhraní: RS232
• Napájecí napětí: 5 V - 30 V DC
• Spotřeba: 50 mA (bez snímačů)
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40
• Rozsah pracovních teplot: od 0°C do +50°C

Sin/cos interpolátor s nastavitelným interpolačním poměrem. Dělička a filtr. Nastavitelná úroveň výstupního signálu.

• Rozměry: 79 x 40 x 91 mm
• Vstupy snímačů: sin/cos 1 Všš (0,8 – 1,2 Všš)
• Výstupy: AB0, HTL 10V – 30V
• Výstupy: AB0 / AB0, TTL/RS422
• Napájecí napětí: 18 V - 30 V DC
• Spotřeba: 150 mA (bez snímačů)
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40
• Rozsah pracovních teplot: od 0°C do +50°C

Konvertor inkrementálního kvadraturního signálu na analogový signál nebo RS232 / RS 485. Rozhraní RS232/RS485. Linerizační křivky. Funkce učení.

• Rozměry: 79 x 40 x 91 mm
• Vstupy snímačů: RS422 / TTL dif., TTL, HTL
• Vstupy: AB HTL 10 V – 30 V nebo TTL
• Vstupy: AB/AB HTL 10 V – 30 V nebo TTL/RS422
• Analogové výstupy: ±10 V
• Analogové výstupy: 0 V - 10 V
• Analogové výstupy: 0 mA – 20 mA
• Analogové výstupy: 4 mA – 20 mA
• Rozhraní: RS232/RS485
• Napájecí napětí: 18 V - 30 V DC
• Spotřeba: 85 mA (bez snímačů)
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40
• Rozsah pracovních teplot: od 0°C do +50°C

Konvertor signálů z absolutních enkodérů. Konverze z SSI na analogový signál. Režim master nebo slave. Linearizační křivky. Maskování bitů.

• Rozměry: 79 x 40 x 91 mm
• Vstupy snímačů: jakýkoliv SSI protokol 6 – 25 bitů s binárním nebo Gray kódováním
• Analogové výstupy: ±10 V
• Analogové výstupy: 0 V - 10 V
• Analogové výstupy: 0 mA – 20 mA
• Analogové výstupy: 4 mA – 20 mA
• Výstup hodinového signálu: diferenciální (RS422), 1 MHz
• Rozhraní: RS232/RS485
• Napájecí napětí: 18 V - 30 V DC
• Spotřeba: 170 mA (bez snímačů)
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40
• Rozsah pracovních teplot: od 0°C do +50°C

Konvertor signálů z absolutních enkodérů. Konverze z SSI na Bit paralel signál. Režim master nebo slave. Linearizační křivky. Zachycení vstupů.

• Rozměry: 79 x 40 x 91 mm
• Vstupy snímačů: jakýkoliv SSI protokol 6 – 25 bitů s binárním nebo Gray kódováním
• Výstupy Bit paralel: až 25 bitů s binárním, BCD nebo Gray kódováním; Push-Pull (odolný proti zkratu)
• Rozhraní: RS232
• Napájecí napětí: 18 V - 30 V DC
• Spotřeba: 170 mA (bez snímačů)
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40
• Rozsah pracovních teplot: od 0°C do +50°C

Rozhraní pro SSI lineární a rotační enkodéry s převodem na promyslové sběrnice. Výstup polohy. Nastavení směru čítání, výchozí hodnoty a posunutí. Zabudovaná diagnostika. Robustní kovové pouzdro. Krytí IP65. Možnost instalace na DIN lištu.

• Rozměry: 60 x 78 x 48 mm
• Vstup SSI jednootáčkový: max. 18 bitů
• Vstup SSI víceotáčkový: 16 x 16 bitů, max. 30 bitů
• Vstup lineární snímače: max. 30 bitů, rozlišení 1 μm – 5000 μm
• Kódování vstupních signálů: binární nebo Gray, max. 32 hodinových cyklů
• Výstupní rozhraní CANopen: pro enkodéry třídy 2 (DS301, DS406)
• Výstupní rozhraní Profibus-DP V0 slave třída 1,třída 2
• Výstupní rozhraní EtherCAT ETG 1000, CoE, FoE
• Výstupní rozhraní DeviceNet C/P
• Výstupní rozhraní PROFINET IRT/RT
• Výstupní rozhraní Ethernet POWERLINK V2.0, profil 1.2.0
• Výstupní rozhraní Ethernet/IP Vol. 2 Ed. 1.22
• Výstupní rozhraní Ethernet Modbus TCP/IP
• Napájecí napětí: 10 V - 30 V DC
• Připojení SSI vstup: konektor M12, 8 pinů
• Připojení výstup: konektor PG nebo M12 dle specifikace sběrnice
• Krytí: IP40
• Rozsah pracovních teplot: od -25°C do +85°C

Bezpečné sledování rychlosti pro standardní inkrementální enkodéry. Monitoring překročení / nedodržení rychlosti, zastavení a směru čítání. Montáž na DIN lištu. Certifikace SIL3/PLe.

• Rozměry: 50 x 120 x 165 mm
• Sledování překročení a nedodržení rychlosti, zastavení a směru čítání
• Vstupy snímačů: 2 x RS422 (AB/AB) max. 500 kHz
• Vstupy snímačů: 2 x sin/cos 1 Všš (AB/AB) max. 500 kHz
• Vstupy řízení: 2 x HTL/PNP +10 V - +30 V DC (AB/AB) max. 150 mA 1 kHz
• Výstup enkodéru: AB/AB RS422 výstup (sin/cos, RS422 nebo TTL)
• Výstup analogový: 4 – 20 mA (rozlišení 14 bitů)
• Výstup řízení: 4 x invertovaný signál, Push-Pull max. 30 mA každý výstup
• Výstup relé: 2 v sérii, 5 VDC – 36 VDC, 5 mA – 5A
• Napájecí napětí: 18 V - 30 V DC
• Spotřeba: 150 mA (bez snímačů)
• Ochrana proti přepólování
• Připojení: DSub konektor 9 pinů (sin/cos vstup/výstup)
• Certifikace: SIL3/PLe
• Připojení: svorkovnice (napájení, vstup/výstup enkodéru s RS422, řídící vstupy/výstupy)
• Pouzdro: plast
• Krytí: IP20
• Rozsah pracovních teplot: od -25°C do +70°C

Vysílače a přijímače pro vláknovou optiku. Pro inkrementální TTL a RS422 enkodéry.

• Rozměry: 92,3 x 19 x 110,8 mm
• Připojení vláknové optiky: ST konektor průměr 9 mm
• Světelné vlákno: 2,5 mm2, multimód, 50/125 um, 62,5/125 um
• Vstup enkodéru: TTL/RS422, HTL
• Vstupní / výstupní kmitočet: max. 1 MHz
• Vzorkování: 10 000 000 vzorků/sec
• Napájecí napětí: 5 V DC, 10 – 30 V DC
• Spotřeba: <2 W
• Připojení: svorkovnice, DSub konektory
• Krytí: IP40 (svorkovnice IP20)
• Rozsah pracovních teplot: od 10°C do +70°C

Vysílače a přijímače pro vláknovou optiku. Pro absolutní SSI enkodéry.

• Rozměry: 92,3 x 19 x 110,4 mm
• Připojení vláknové optiky: ST konektor, 13 mm, průměr 9 mm
• Světelné vlákno: 2,5 mm2, multimód, 50/125 um, 62,5/125 um
• Vstup enkodéru: SSI (hodiny +/-, data +/-)
• Hodinový kmitočet: max. 500 kHz
• Přenosová rychlost optiky: 120 Mbit/sec
• Napájecí napětí: 5 V DC, 10 – 30 V DC
• Spotřeba: <1 W
• Připojení: svorkovnice
• Krytí: IP40 (svorkovnice IP20)
• Rozsah pracovních teplot: od 10°C do +70°C
