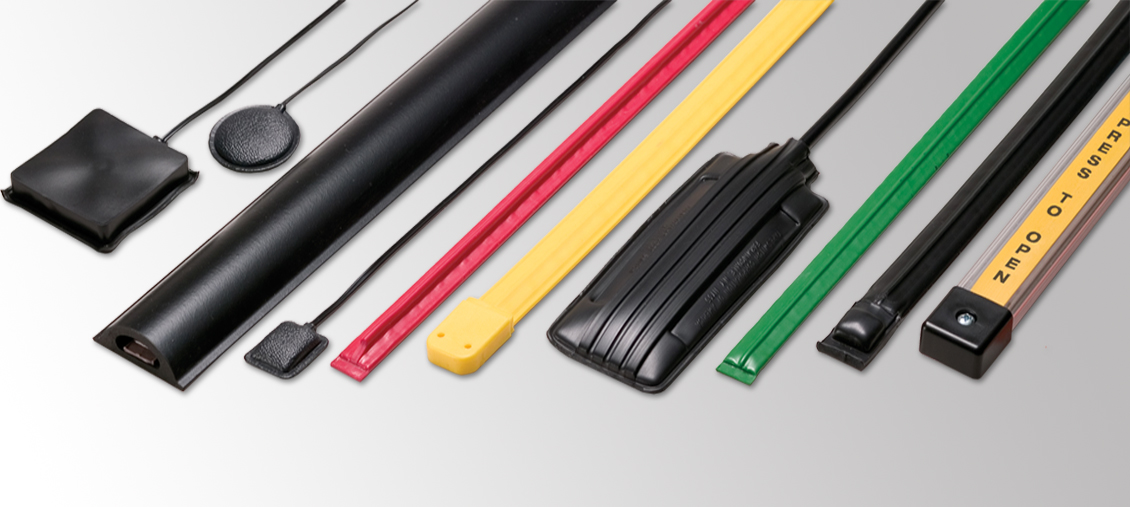

Páskové spínače
Tato část se zaměřuje na elementární stavební kámen, na kterém stojí celá flexibilita a spolehlivost systémů Tapeswitch.
Základní princip: Spínač, který reaguje kdekoli
Spínací pásek je v podstatě mžikový spínač s trvale rozepnutým kontaktem (normally-open), který je integrován do odolného, flexibilního pouzdra. Jeho unikátnost spočívá v tom, že jej lze aktivovat tlakem v naprosto libovolném bodě po celé jeho délce.
To umožňuje vytvářet kontinuální zóny detekce přítomnosti nebo nebezpečí, které by mechanické spínače nebo světelné závory nepokryly.
Konstrukce a funkce
Jednoduchost konstrukce zaručuje extrémní odolnost a životnost (přes 3 miliony sepnutí).
🔹 Vnitřní struktura: Srdce tvoří dva paralelní kovové vodiče (obvykle poměděná ocel), které jsou po stranách drženy odděleně izolačními prvky.
🔹 Princip sepnutí: Jakmile tlak působí kdekoli na povrch pásku, vnější plášť se stlačí, vodiče se uprostřed dotknou a kontakt se sepne. Po uvolnění tlaku se vodiče opět oddělí.
🔹 Ochranné pouzdro: Celý mechanismus je zalit do flexibilního pláště (např. PVC, EPDM, Nitril), který zajišťuje ochranu proti vlhkosti, chemikáliím a mechanickému poškození. V závislosti na typu pláště lze pásky použít i v nejtěžších průmyslových podmínkách.
Klíčová technická data
🔹 Maximální zatížení kontaktu: 30 V AC/DC (max. 1,0 A).
🔹 Ovládací síla (Citlivost): Jmenovitá hodnota se pohybuje v rozmezí 2 N až 45 N. Konkrétní síla závisí na zvoleném modelu a typu aplikace (stisk rukou, nohou, přejezd vozidla).
🔹 Celková délka: Standardně lze pásky dodat v délce až 200 m, u speciálních typů (např. Solo Ribbon Switches) je možná délka až 1000 m.
🔹 Minimální poloměr ohybu: Cca 50 mm (u speciálních typů 191-S), což umožňuje spínačem kopírovat i zakřivené hrany.
🔹 Životnost: Testováno na více než 3 000 000 sepnutí v libovolném bodě.
Hlavní oblasti využití
Páskové spínače jsou ideální tam, kde je potřeba detekovat kontakt na rozsáhlé ploše nebo hraně:
🔹 Ochrana hran (Pinch Protection): Na zvedacích plošinách, automatických dveřích a vratech, nemocničních lůžkách, nakládacích rampách a hranách strojů.
🔹 Nouzové vypínače (Emergency Stop): Jako dlouhá "stop lišta" podél dopravníků nebo pracovních stolů, aktivovatelná kdekoli stiskem ruky nebo těla.
🔹 Detekce nárazu (Impact Sensing): Integrované do nárazníků bezřidičových vozíků (AGV) nebo pohyblivých robotických základen.
🔹 Signalizace a měření: Dotykové měření času ve sportu, kontrolní zóny v dopravě (např. počítání náprav).
