Jak jsme oživili průtokoměr Fuji Electric po 10 letech v podzemí
Když vám průmyslové měřidlo funguje deset let v kuse bez jediného doteku, snadno na něj zapomenete. Přesně to se stalo u jednoho z našich zákazníků, který provozuje obří ocelové potrubí nedaleko významné vodní nádrže. Když ale po dekádě začal průtokoměr ztrácet signál, bylo načase vyrazit na záchrannou misi.
Podmínky na místě by se daly popsat jednoduše: extrém. Ocelová trubka o průměru jeden metr, která žene obrovská kvanta vody, se nachází asi 50 metrů pod zemí. K měřicímu bodu vede dlouhý tunel, teplota se drží kolem čtyř stupňů a všudypřítomná vlhkost.
Před deseti lety zde byl na potrubí nainstalován příložný (clamp-on) ultrazvukový průtokoměr značky Fuji Electric. Deset let fungoval naprosto bezchybně, aniž by na něj kdokoliv sáhl. Nyní ale začal vypadávat signál. Vzhledem k tomu, že jde o drahé měřicí zařízení a původní technici už ve firmě nebyli, zákazník si netroufal do systému jakkoliv zasahovat. Zavolali si proto nás.
Profesionální diagnostika: Hledání jehly v kupce sena

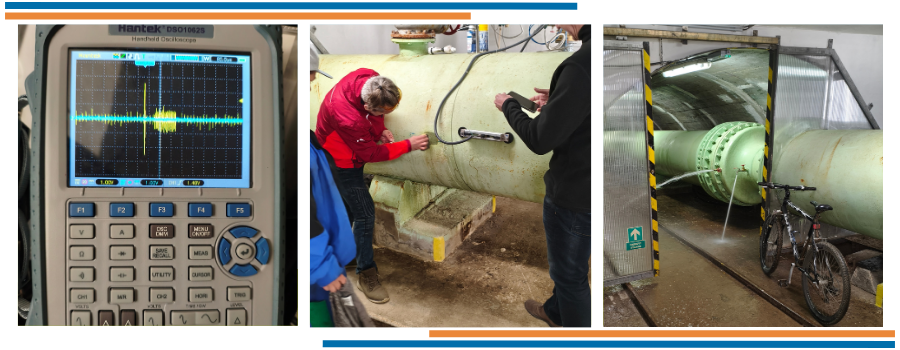

Na místo jsme dorazili plně vybaveni náhradními díly - od kabelů přes měřicí jednotky až po nové senzory. Abychom vyloučili hardwarovou chybu, přistoupili jsme k důkladné diagnostice:
🔹 Měření osciloskopem: Přímo na místě jsme pomocí osciloskopu kontrolovali tvar vlny signálu a porovnávali ho s hodnotami v technickém listu výrobce.
🔹 Testování komponent: Postupně jsme měnili přijímače, vysílače i kabely a porovnávali naši záložní měřicí jednotku s tou zákazníkovou.
Výsledek nás překvapil: Samotným piezoelektrickým snímačům od Fuji nebylo po deseti letech v těžkém vlhku a zimě vůbec nic. Nevykazovaly prakticky žádné známky opotřebení. Když jsme je porovnali se zbrusu novými senzory z našeho kufříku, rozdíl v kvalitě signálu byl absolutně zanedbatelný (kolem 0,5 až 1 %).
Proč tedy signál vypadával?

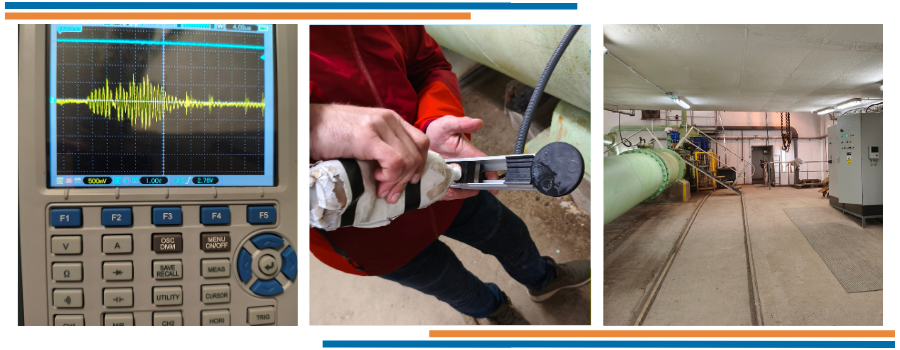

Příčina nebyla v hardwaru, ale ve fyzice a čase. Piezoelektrický snímač funguje jako mechanicko-elektrický převodník. Elektrický impulz mění na vibraci. Aby se tato vibrace přenesla přes stěnu ocelové trubky do kapaliny, potřebuje dokonalý kontakt. Ten zajišťuje speciální akustický gel (sonogel).
Po sérii odborných měření a osciloskopických testů jsme zjistili, že celé kouzlo výpadku signálu spočívalo ve vyschlém kontaktním gelu.
Vyřešit tento problém ale vyžadovalo specifický přístup:
🔹 Správný typ gelu: Běžný, jemný sonogel by v těchto podmínkách vydržel sotva půl roku. Museli jsme použít speciální hustý tmelovitý gel. Ten sice signál mírně tlumí, ale v agresivním a vlhkém prostředí vydrží roky bez nutnosti údržby.
🔹 Chytré uchycení: Výrobce původně doporučoval fixovat senzory k trubce pomocí ocelových lanek. Ta ale ve vlhku brzy zkorodovala. Zákazník je už v minulosti velmi chytře nahradil pogumovanými magnety. Ty se na potrubí dokonale „přicucly“, odolaly vlhkosti a snímače držely pevně na svém místě.
