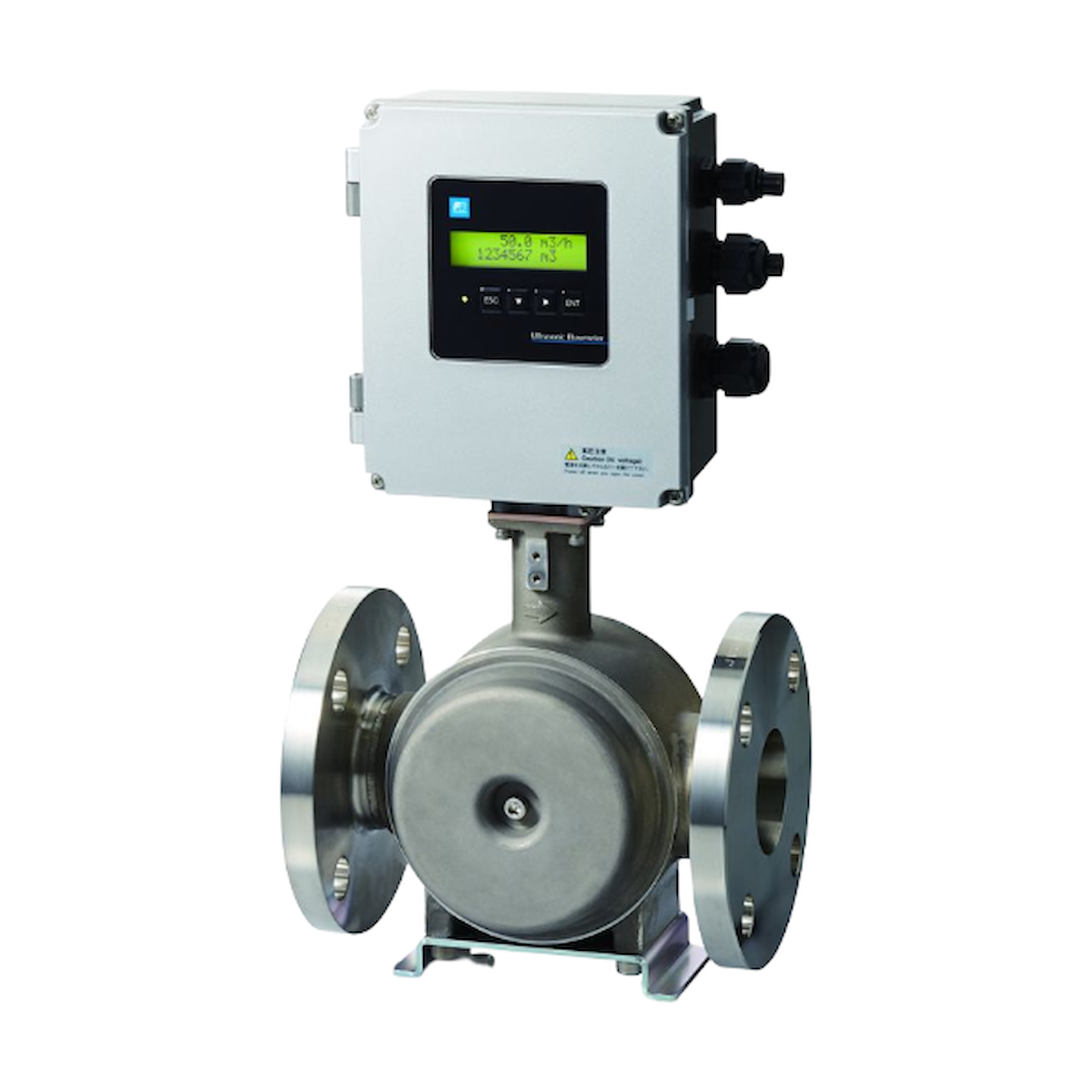

Vestavné ultrazvukové průtokoměry Fuji Electric

Průtokoměry s přírubami pro vestavbu do potrubí a přesností měření ± 0,2% v rozsahu teplot -40 0C až +150 0C

Ultrazvukové vestavné průtokoměry Fuji Electric jsou vhodné pro přesné měření průtoku vody i dalších kapalin v potrubí, např. v systémech zásobování vodou, odpadní systémech, teplárnách, elektrárnách a dalších oblastech průmyslu. Jejich nasazení přispívá ke snížení spotřeby energie a výrobních nákladů.Nové typy detektorů se třemi svazky ultrazvuku, nejnovějšími metodami digitálního zpracování signálu a pokročilým systémem měření potlačujícím vliv bublin a lepším poměrem signál šum pracují s vysokou přesností až ±0,2 %.

Příklady aplikací vestavných ultrazvukových průtokoměrů

  • Zásobování vodou a odpadní systémy – zjišťování úniku vody a detekce směru toku v potrubí
  • Teplárny a elektrárny – měření průtoku vody přiváděné do ohřívače, v cirkulačních pumpách kondenzátu a oleje v turbíně
  • Termální stanice – měření množství extrahované vody
  • Potravinářský průmysl – měření průtoku suroviny a vody na mytí
  • Ocelárny a chemický průmysl – průtok odčerpávané vody
  • Ostatní oblasti průmyslu – měření průtoku všech homogenních kapalin schopných vést ultrazvuk (užitková voda, odpadní voda, průmyslová voda, mořská voda, čistá voda, voda pro zavlažování, oleje atd.)

Řada FST

Základní parametry

  • Zlepšená stabilita nuly
  • Vysoká odolnost vůči vlivu vzduchových bublin
  • Jednoduchá konfigurace a zpracování dat na PC
  • Snadná údržba
  • Vyhovuje standardům: IECEx, ATEx, NEPSI
  • Ovládání: magnetickým uzávěrem bez nutnosti sejmutí krytu
  • Metoda: měření rozdílu času průchodu ultrazvuku kapalinou (3 dráhy), odolné vůči vlivu vzduchových bublin
  • Průměry potrubí: 50, 82 a 100 mm
  • Rozsah rychlosti průtoku: od 0 až ±0,3 m/s do 0 až ±10 m/s
  • Rozsah průtoku potrubím 50 mm: od 0 až 2,11 m³/h do 0 až 70,6 m³/h
  • Rozsah průtoku potrubím 80 mm: od 0 až 5,43 m³/h do 0 až 180,8 m³/h
  • Rozsah průtoku potrubím 100 mm: od 0 až 8,48 m³/h do 0 až 282,6 m³/h
  • Napájení: 100–240 V AC, 50/60 Hz, spotřeba 20 VA
  • Jištění: standardně bleskojistka na napájecím i analogovém vstupu
  • Krytí: IP66
  • Rozsah pracovní teplot okolí: od -40 °C do +60 °C při vlhkosti <90 %

Vlastnosti měřených kapalin

  • Obsah vzduchových bublin: ≤ 12 % objemu
  • Přípustné zakalení: ≤ 10 000 mg/L
  • Podmínky pro průtok: turbulentní nebo laminární proudění při zaplnění celého průřezu potrubí
  • Teplota měřené kapaliny: od -40 °C do +150 °C
  • Tlak měřené kapaliny: dle parametrů příruby
  • Kinematická viskozita: ≤ 100 mm²/s

Detektory

  • Materiál čidla průtoku: nerezová ocel 316L
  • Materiál příruby: nerezová ocel 316L
  • Materiál pouzdra: SDS13
  • Montáž: horizontální nebo vertikální
  • Certifikace příruby: JIS10K/JIS20K, ANSI 150/300, DIN PN16/40

Parametry měření

  • Přesnost: ±0,2 % rozsahu (rychlost proudění 1–10 m/s)
  • Přesnost: ±0,002 m/s (rychlost proudění 0,5–1 m/s)
  • Doba odezvy: 1,2 s

Vysílač průtoku

  • Analogový výstupní signál: 4–20 mA DC (izolovaný), přípustná zátěž < 600 Ω
  • Výstup: celkový průtok po směru měření, celkový průtok proti směru měření, prahová hodnota
  • Typ výstupu: tranzistor (izolovaný, otevřený kolektor)
  • Parametry kontaktů: 30 V DC, 50 mA, volitelně trvale sepnuté nebo rozepnuté, max. 100 pulzů/s
  • Šířka výstupních pulzů: 5, 10, 50, 100, 200, 500, 1000 ms
  • Komunikační port: RS-485 (MODBUS), izolovaný, až 31 připojitelných modulů; HART
  • Displej: 16 znaků, 2 řádky LCD, 2 barevné LED (zelená – normální stav, červená – chyba)
  • Ovládání základních parametrů: na vyžádání magnetem
  • Jazykové verze: angličtina, francouzština, němčina, japonština, španělština
  • Zobrazení okamžitého průtoku a rychlosti: 8 míst včetně desetinné tečky a indikace směru toku
  • Zobrazení celkových hodnot průtoku v obou směrech: 8 míst včetně desetinné tečky a indikace směru toku
  • Materiál pouzdra: hliníková slitina
  • Nátěr: polyuretan, stříbrná barva
  • Šroubení: G1/2 vnitřní závit

Funkce

  • Nastavení nuly: nastavení hodnoty nebo celkové nulování
  • Zpoždění: analogový výstup nebo indikace rychlosti/průtoku od 0 do 100 s
  • Limit nízkého průtoku: rychlost toku 0–5 m/s
  • Alarm: chyby hardwaru nebo zpracování
  • Indikace chyb: analogový výstup, hold, překročení, podtečení, nula
  • Omezení analogového výstupu: od 0,8 mA do 23,2 mA, nezávisle konfigurovatelné, hystereze 0–20 % pracovního rozsahu, možný výstup na kontakt
  • Automatické přepínání dvou rozsahů: uživatelsky konfigurovatelné, hystereze 0–20 % pracovního rozsahu, možný výstup na kontakt
  • Spínač průtoku: možný výstup na kontakt s nastavitelným maximem a minimem
  • Spínač maxima: sepnutí při dosažení maxima celkového průtoku
  • Uchování dat při výpadku napájení: nevolatilní paměť

Ultrazvukové průtokoměry pro nebezpečná prostředí

Splňují podmínky mezinárodních i národních certifikací:

  • IECEx
  • ATEX
  • NEPSI
  • Japonské předpisy a certifikace
  • Základní funkce jsou ovládané magnetem bez otevření krytu
  • Vhodné pro nejrůznější nevodivé kapaliny (oleje, směsi, mořská voda, průmyslová voda, vyčištěná voda) o teplotách od -40 0C do +150 0C

Aplikace

  • Měření petrochemických produktů a odvozených kapalin
  • Měření nevodivých kapalin
  • Měření kapalin ve výbušné atmosféře
  • Určeny pro kapaliny s obsahem vzduchových bublinek ≤ 12 % objemu, zakalením ≤ 10 000 mg/L a viskozitou ≤ 100 mm²/s

Základní vlastnosti

  • Přesnost při rychlostech 1–10 m/s: ±0,2 % rozsahu
  • Přesnost při rychlostech 0,5–1 m/s: ±0,002 m/s
  • Doba odezvy: 1,2 s

Specifikace

  • Průměry potrubí: 50, 80, 100 mm
  • Rozsah rychlosti průtoku: 0–282,6 m³/h
  • Rozsahy přírub: JIS 10K / JIS 20K; ANSI 150 / 300; DIN PN16 / 40
  • Krytí: IP66
  • Pracovní teplota: od -40 °C do +60 °C

Vysílač průtokoměru

  • Analogový výstupní signál: 4–20 mA
  • Výstup na kontaktu: průtok vpřed i vzad, alarm, přednastavený průtok, celkový průtok; výchozí stav sepnuto/rozepnuto
  • Komunikační protokol: RS-485 (MODBUS); HART
  • Zobrazení hodnot: integrál průtoku vpřed/vzad
  • Alarm: chyba hardwaru nebo zpracování
  • Uložení hodnot: do nevolatilní paměti
